آیس بانک چیست + قیمت و شرایط خرید

آیس‌بانک (Ice Bank) یا سیستم ذخیره‌سازی انرژی حرارتی (Thermal Energy Storage – TES) دستگاهی است که در ساعات کم‌مصرف شبکه برق، آب را به یخ تبدیل و انرژی برودتی را در قالب یخ ذخیره می‌کند. سپس در ساعات اوج مصرف، بدون نیاز به روشن‌بودن کمپرسورهای اصلی چیلر، این یخ ذوب می‌شود و سرمایش مورد نیاز ساختمان یا خط تولید را تأمین می‌کند. نتیجه این جابه‌جایی بار، کاهش محسوس هزینه برق و کوچک‌ترشدن ظرفیت تجهیزات سرمایشی نصب‌شده است.

آیس بانک چیست؟ (تعریف TES و مفهوم ذخیره‌سازی سرما)

در یک سیستم سرمایشی معمولی، چیلر باید در همان لحظه‌ای که ساختمان یا فرایند صنعتی نیاز به سرمایش دارد، کار کند؛ یعنی دقیقاً در ساعات گرم روز که هم‌زمان با اوج مصرف برق شبکه سراسری است. آیس‌بانک این هم‌زمانی را می‌شکند. اصل کار بر پایه گرمای نهان ذوب یخ (Latent Heat of Fusion) است: برای تبدیل هر کیلوگرم یخ صفر درجه به آب صفر درجه، حدود ۳۳۴ کیلوژول انرژی جذب می‌شود؛ این مقدار انرژی، تقریباً هشتاد برابر بیشتر از انرژی لازم برای گرم‌کردن همان مقدار آب به اندازه یک درجه سانتی‌گراد است. به همین دلیل، ذخیره‌سازی انرژی به شکل یخ، نسبت به ذخیره‌سازی آب سرد (Chilled Water Storage) فضای بسیار کمتری اشغال می‌کند و برای ساختمان‌ها و کارخانه‌هایی که محدودیت جا دارند، گزینه اقتصادی‌تری است.

واحد اندازه‌گیری ظرفیت آیس‌بانک، تن-ساعت برودتی (Ton-Hour) است؛ یعنی مقدار انرژی لازم برای ذوب یک تن (۹۰۷ کیلوگرم) یخ در مدت یک ساعت، معادل حدود ۳.۵۱۶ کیلووات‌ساعت. یک تانک آیس‌بانک با ظرفیت مثلاً ۵۰۰ تن-ساعت می‌تواند به‌جای تأمین سرمایش لحظه‌ای، این انرژی را در طول چند ساعت اوج مصرف تخلیه کند.

اجزا و ساختار آیس بانک

سیستم آیس‌بانک از چند زیرمجموعه اصلی تشکیل شده که هرکدام نقش مشخصی در چرخه شارژ و دشارژ انرژی برودتی دارند.

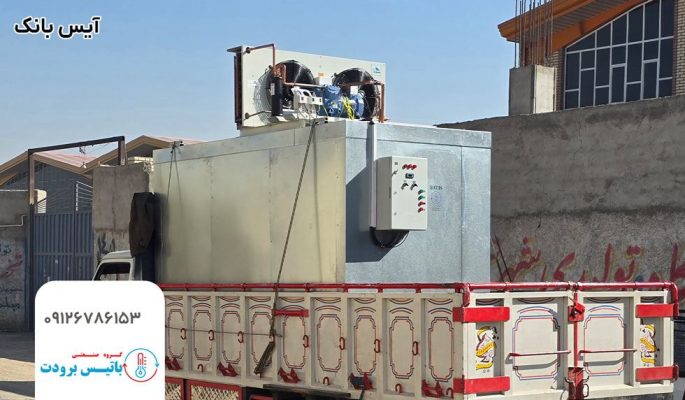

مخزن یا تانک یخ

مخزن یخ معمولاً از جنس فولاد ضدزنگ یا پلی‌اتیلن با دانسیته بالا (HDPE) ساخته می‌شود و عایق‌کاری حرارتی قوی دارد تا اتلاف سرما در طول زمان نگه‌داری به حداقل برسد. در تجربه پروژه‌های اجرا‌شده، ضخامت و کیفیت عایق تانک یکی از مهم‌ترین عواملی است که کمتر در مشخصات فنی برجسته می‌شود اما مستقیماً روی راندمان بلندمدت سیستم اثر می‌گذارد؛ عایق ضعیف یعنی افت روزانه ظرفیت ذخیره حتی پیش از مصرف. حجم تانک بر اساس ظرفیت تن-ساعت موردنیاز و درصد آب/یخ داخل آن (Ice Fraction، معمولاً بین ۳۰ تا ۵۰ درصد حجم مخزن) محاسبه می‌شود.

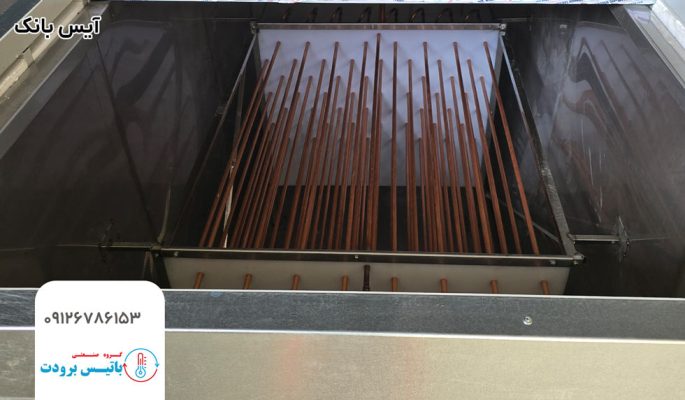

کویل برودتی

کویل‌ها، لوله‌های پلی‌اتیلنی یا فلزی مارپیچی هستند که داخل مخزن غوطه‌ورند و مبرد یا مایع گلیکول سرد از داخل آن‌ها عبور می‌کند. در طول چرخه شارژ، دمای سطح کویل به زیر صفر درجه می‌رسد و لایه یخ به‌تدریج دور تا دور کویل شکل می‌گیرد (روش Ice-on-Coil). ضخامت یخ تشکیل‌شده معمولاً با سنسور یا کنترلر اندازه‌گیری و محدود می‌شود تا از فشردگی بیش‌ازحد بین حلقه‌های کویل و آسیب مکانیکی جلوگیری شود.

کمپرسور، کندانسور و پمپ سیرکولاسیون

کمپرسور و کندانسور بخش تولید سرما هستند و معمولاً همان چیلر یا واحد یخ‌ساز موجود در سایت است که در ساعات غیر اوج با ظرفیت کامل کار می‌کند تا مخزن را شارژ کند. پمپ سیرکولاسیون گلیکول، مسئول گردش مداوم مایع سرد بین چیلر و کویل‌های داخل تانک در فاز شارژ، و بین تانک و کویل‌های هوایی (AHU) یا مبدل‌های حرارتی ساختمان در فاز دشارژ است. طراحی نادرست پمپ و افت فشار در لوله‌کشی، یکی از رایج‌ترین اشتباهاتی است که در بازدید از سایت‌های اجراشده دیده می‌شود و باعث می‌شود سیستم به ظرفیت اسمی خود نرسد.

نحوه عملکرد آیس بانک (چرخه تولید و ذوب یخ)

عملکرد آیس‌بانک در دو فاز مجزا اتفاق می‌افتد:

1. فاز شارژ (Charge Cycle): معمولاً از نیمه‌شب تا صبح، زمانی که تعرفه برق پایین‌تر و دمای محیط خنک‌تر است، چیلر با حداکثر بازده کار می‌کند و آب داخل تانک به‌تدریج یخ می‌زند. این فرایند بسته به ظرفیت سیستم، شش تا ده ساعت طول می‌کشد.
2. فاز دشارژ (Discharge Cycle): در ساعات اوج مصرف روز، جریان گرم بازگشتی از ساختمان یا فرایند صنعتی از کنار یا داخل کویل‌های یخ‌زده عبور می‌کند، گرما را به یخ منتقل و آن را ذوب می‌کند، و خود خنک شده به سیستم بازمی‌گردد. در این فاز، کمپرسور اصلی می‌تواند خاموش بماند یا فقط بخشی از بار را پوشش دهد.

نقش گلیکول در سیستم

چون دمای کار در فاز شارژ به زیر صفر درجه سانتی‌گراد می‌رسد، از آب خالص در حلقه انتقال حرارت استفاده نمی‌شود؛ محلول اتیلن‌گلیکول یا پروپیلن‌گلیکول با غلظت معمول ۲۵ تا ۳۵ درصد به‌عنوان مبرد ثانویه به کار می‌رود تا از یخ‌زدن داخل لوله‌ها جلوگیری شود. پروپیلن‌گلیکول در صنایع غذایی و دارویی به دلیل سمیت پایین‌تر ترجیح داده می‌شود، هرچند راندمان انتقال حرارت آن کمی پایین‌تر از اتیلن‌گلیکول است. غلظت گلیکول باید به‌طور دوره‌ای اندازه‌گیری شود، چون افت غلظت در طول زمان (به دلیل نشتی یا رقیق‌شدن) می‌تواند نقطه انجماد سیستم را بالا ببرد و ریسک ترکیدگی لوله در فاز شارژ را ایجاد کند.

محدوده‌های اوج مصرف و غیر اوج (On-peak / Off-peak)

در تعرفه برق صنعتی ایران، ساعات اوج معمولاً در بازه بعدازظهر تا اوایل شب (به‌ویژه در ماه‌های گرم سال) تعریف می‌شود و نرخ آن می‌تواند چند برابر نرخ ساعات میان‌باری یا کم‌باری باشد. طراحی چرخه شارژ آیس‌بانک باید دقیقاً بر اساس جدول تعرفه شرکت توزیع برق منطقه، نه یک فرض عمومی، انجام شود؛ چون تفاوت چند ساعته در زمان‌بندی می‌تواند بازگشت سرمایه پروژه را به‌طور محسوس تغییر دهد.

انواع آیس بانک

ذخیره‌سازی کامل (Full Storage) در مقابل جزئی (Partial Storage)

در استراتژی ذخیره‌سازی کامل، تمام بار سرمایشی ساعات اوج از محل تانک یخ تأمین می‌شود و چیلر در آن بازه کاملاً خاموش است؛ این روش نیاز به تانک بزرگ‌تر دارد اما بیشترین صرفه‌جویی در هزینه دیماند و انرژی اوج را به همراه دارد. در استراتژی ذخیره‌سازی جزئی، بار بین چیلر (که با ظرفیت کاهش‌یافته کار می‌کند) و آیس‌بانک تقسیم می‌شود؛ این حالت به تانک کوچک‌تر و هزینه سرمایه‌گذاری اولیه کمتری نیاز دارد و در پروژه‌هایی که محدودیت فضا یا بودجه دارند، رایج‌تر است.

ذوب داخلی در مقابل ذوب خارجی (Internal Melt vs External Melt)

در روش ذوب داخلی، سیال گرم بازگشتی از داخل همان کویل‌هایی عبور می‌کند که یخ روی آن‌ها شکل گرفته؛ یخ از داخل به سمت بیرون ذوب می‌شود و نرخ تخلیه انرژی نسبتاً ثابت و قابل‌کنترل است، اما نرخ حداکثر خروجی محدودتر است. در روش ذوب خارجی، آب گرم مستقیماً بر سطح خارجی یخ پاشیده یا در تانک گردش داده می‌شود؛ نرخ ذوب و در نتیجه نرخ تخلیه انرژی بسیار بالاتر است و برای کاربردهایی با بار پیک ناگهانی (مثل برخی خطوط صنعتی) مناسب‌تر است، اما کنترل دقیق ضخامت باقی‌مانده یخ دشوارتر است و طراحی مخزن پیچیده‌تری می‌طلبد.

آیس بانک گلیکولی در مقابل DX (انبساط مستقیم)

در سیستم گلیکولی، یک حلقه ثانویه گلیکول بین چیلر و کویل‌های تانک در گردش است؛ این معماری برای ظرفیت‌های متوسط تا بزرگ رایج‌تر است، چون کنترل دما دقیق‌تر و فاصله فیزیکی بین چیلر و تانک می‌تواند بیشتر باشد. در سیستم DX (Direct Expansion یا Ice-on-Coil مستقیم)، مبرد اصلی به‌طور مستقیم درون کویل‌های داخل تانک جریان دارد و نیازی به حلقه ثانویه نیست؛ این روش ساده‌تر و برای ظرفیت‌های کوچک‌تر مقرون‌به‌صرفه‌تر است، اما طول لوله‌کشی مبرد و افت فشار مجاز آن محدودیت‌های فنی بیشتری ایجاد می‌کند.

مزایای آیس بانک

بر اساس تجربه پروژه‌های اجراشده و گزارش‌های صنعتی، مزایای اصلی آیس‌بانک را می‌توان این‌گونه دسته‌بندی کرد:

• کاهش هزینه دیماند (Demand Charge): با حذف یا کاهش شدید بار برودتی در ساعات اوج، پیک مصرف برق ثبت‌شده در قبض کاهش می‌یابد که در تعرفه‌های صنعتی سهم قابل‌توجهی از هزینه ماهانه را تشکیل می‌دهد.
• بهره‌گیری از تعرفه شبانه ارزان‌تر: تولید یخ در ساعات کم‌باری با نرخ برق پایین‌تر انجام می‌شود و همین اختلاف نرخ، بخش مهمی از توجیه اقتصادی پروژه را می‌سازد.
• کاهش ظرفیت نصبی چیلر: چون چیلر دیگر نیازی به پوشش لحظه‌ای پیک بار ندارد، می‌توان از چیلری با ظرفیت اسمی کوچک‌تر استفاده کرد که هزینه سرمایه‌گذاری اولیه تجهیزات اصلی و برق سه‌فاز موردنیاز را کاهش می‌دهد.
• پایداری در قطعی یا نوسان برق: تانک یخ به‌عنوان یک ذخیره انرژی، برای مدت محدود می‌تواند سرمایش را حتی در صورت قطعی برق یا خرابی موقت چیلر تأمین کند.
• کاهش استرس مکانیکی روی کمپرسور: کارکرد چیلر در دمای شبانه خنک‌تر و بار ثابت‌تر، عمر تجهیزات را افزایش و نیاز به تعمیرات را کاهش می‌دهد.

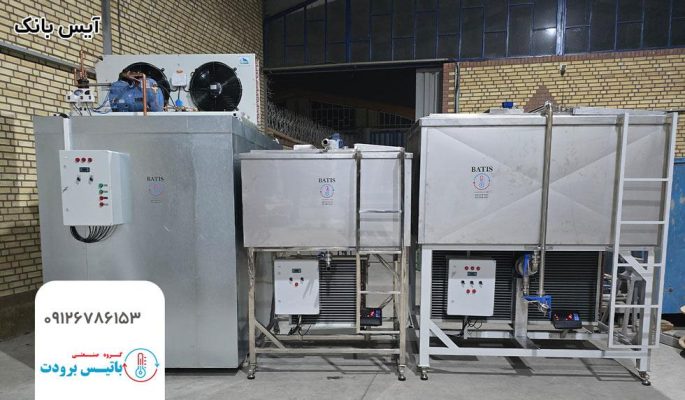

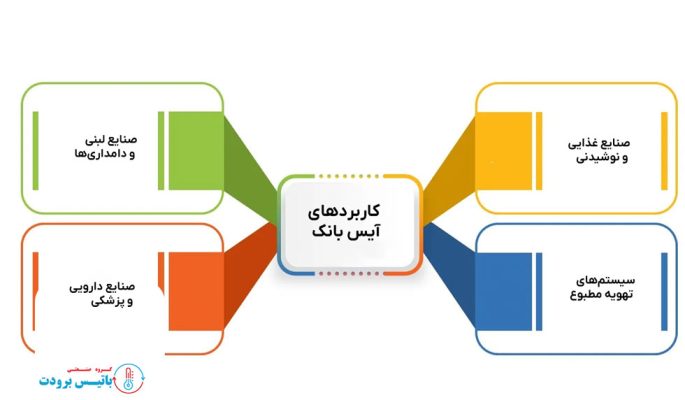

کاربرد آیس بانک در صنایع مختلف

انتخاب نوع و ظرفیت آیس‌بانک باید متناسب با الگوی مصرف هر صنعت باشد:

صنعت	کاربرد اصلی آیس‌بانک	نکته طراحی مهم
لبنیات و صنایع غذایی	خنک‌سازی سریع محصول و نگه‌داری دمای پایین خط تولید	اولویت با پروپیلن‌گلیکول به دلیل الزامات بهداشتی
داروسازی و بیوتکنولوژی	پایداری دمایی اتاق‌های تمیز و انبارهای سرد حساس	نیاز به سیستم پشتیبان و پایش دمای پیوسته
بیمارستان‌ها و مراکز درمانی	تأمین سرمایش پایدار بدون وابستگی کامل به شبکه برق در ساعات اوج	طراحی ذخیره‌سازی کامل برای پوشش اضطراری
مراکز داده (Data Center)	کاهش ریسک بار پیک هم‌زمان با اوج مصرف شبکه	زمان پاسخ سریع در فاز دشارژ اهمیت بالا دارد
هتل‌ها و ساختمان‌های تجاری بزرگ	کاهش هزینه دیماند برق و بهینه‌سازی هزینه انرژی ساختمان	معمولاً استراتژی ذخیره‌سازی جزئی مقرون‌به‌صرفه‌تر است
پیست‌های یخ و مجموعه‌های ورزشی	تأمین سرمایش پیوسته سطح یخ با نوسان کم دما	کنترل دقیق ضخامت یخ در کویل‌ها حیاتی است

قیمت آیس بانک و عوامل مؤثر بر آن

قیمت یک سیستم آیس‌بانک به شکل ثابت و یکسان برای همه پروژه‌ها قابل اعلام نیست، چون به مجموعه‌ای از متغیرهای فنی و اجرایی بستگی دارد:

• ظرفیت موردنیاز بر حسب تن-ساعت و استراتژی ذخیره‌سازی (کامل یا جزئی)
• جنس و حجم مخزن (فولاد ضدزنگ در برابر HDPE) و کیفیت عایق‌کاری
• نوع کویل و روش ذوب (داخلی یا خارجی)
• برند تجهیزات (تولید داخلی در برابر واردات) و شرایط گارانتی و خدمات پس از فروش
• پیچیدگی سیستم کنترل و یکپارچه‌سازی با BMS ساختمان
• هزینه‌های اجرا شامل لوله‌کشی، عایق‌کاری خطوط، برق‌کشی و آماده‌سازی محل نصب

برای برآورد دقیق قیمت، ارائه پروفایل بار سرمایشی ساعتی سایت و مشخصات چیلر موجود یا موردنیاز به مشاور یا سازنده، پیش‌شرط اصلی است.

جدول مشخصات آیس بانک

مشخصه فنی	توضیحات
اشغال فضا	طراحی بهینه با حداقل فضای اشغالی
عمر مفید دستگاه	طول عمر بالا به‌دلیل استفاده از متریال باکیفیت
ایمنی عملکرد	ایمنی و اطمینان بالا در بهره‌برداری مداوم
مصرف گاز مبرد	نیاز به حداقل شارژ گاز مبرد
پایداری دما	حفظ دمای یکنواخت و ثابت آب در زمان استفاده
نوع مبرد	قابلیت کار با انواع فریون و آمونیاک
جنس قطعات در تماس با آب	فولاد ضدزنگ یا PVC مقاوم
قابلیت سفارشی‌سازی	طراحی و ساخت بر اساس نیاز پروژه و سفارش مشتری

آیس بانک چگونه کار می‌کند؟

عملکرد سیستم آیس بانک بر پایه ذخیره‌سازی انرژی سرمایی در قالب یخ است و شامل دو مرحله اصلی می‌شود:

1. مرحله ذخیره‌ سازی انرژی سرمایی

در ساعات غیر اوج مصرف برق، کمپرسورها فعال شده و از طریق کویل‌های مخصوص، یخ در داخل مخزن آیس بانک تشکیل می‌شود. این فرآیند معمولاً در شب انجام می‌گیرد که هزینه برق کمتر و فشار شبکه پایین‌تر است.

2. مرحله آزاد سازی انرژی سرمایی

در طول روز و ساعات اوج مصرف، آب یا سیال ثانویه از میان یخ‌ها عبور کرده و به‌سرعت سرد می‌شود. در این حالت، بدون نیاز به فعالیت مداوم کمپرسورها، سرمای مورد نیاز سیستم تأمین خواهد شد.

این روش علاوه بر کاهش مصرف انرژی الکتریکی، باعث افزایش طول عمر تجهیزات تبرید و کاهش استهلاک آن‌ها می‌شود.

آیس بانک شیر چیست؟

آیس بانک شیر نوعی سیستم ذخیره انرژی برودتی است که به‌طور خاص در دامداری‌ها و صنایع لبنی مورد استفاده قرار می‌گیرد. در این سیستم، ابتدا آب تا حدود 1 درجه سانتی‌گراد سرد شده و سپس از این آب سرد برای کاهش دمای شیر تا حدود 4 درجه سانتی‌گراد استفاده می‌شود. این فرآیند نقش مهمی در حفظ کیفیت شیر و افزایش راندمان فرآیند پاستوریزاسیون دارد.

نکات مهم پیش از خرید آیس بانک

1. محاسبه دقیق بار سرمایشی: پروفایل ساعتی مصرف برودتی سایت در گرم‌ترین روزهای سال باید مبنای طراحی ظرفیت باشد، نه یک تخمین سرانگشتی.
2. تحلیل تعرفه برق: بازه دقیق ساعات اوج/میان‌باری/کم‌باری و نرخ هرکدام را از شرکت توزیع برق منطقه استعلام و در محاسبه بازگشت سرمایه لحاظ کنید.
3. کیفیت آب ورودی: سختی و ناخالصی آب مستقیماً روی عمر کویل‌ها و راندمان تشکیل یخ اثر می‌گذارد؛ در بسیاری از سایت‌ها پیش‌تصفیه آب ضروری است.
4. کیفیت عایق‌کاری تانک و لوله‌ها: عایق ضعیف یعنی اتلاف روزانه ظرفیت ذخیره‌شده، حتی پیش از مصرف واقعی.
5. سازگاری با چیلر موجود: در پروژه‌های نوسازی (Retrofit)، ظرفیت و دمای کارکرد چیلر فعلی باید با نیاز فاز شارژ آیس‌بانک هم‌خوانی داشته باشد.
6. گارانتی و خدمات پس از فروش: به‌ویژه برای کویل‌ها و سیستم کنترل، که در صورت خرابی، تعویض یا تعمیر آن‌ها می‌تواند زمان‌بر و پرهزینه باشد.
7. یکپارچه‌سازی با سیستم مدیریت ساختمان (BMS): امکان زمان‌بندی خودکار چرخه شارژ/دشارژ بر اساس پیش‌بینی دما و تعرفه، بازده اقتصادی سیستم را در بلندمدت افزایش می‌دهد.

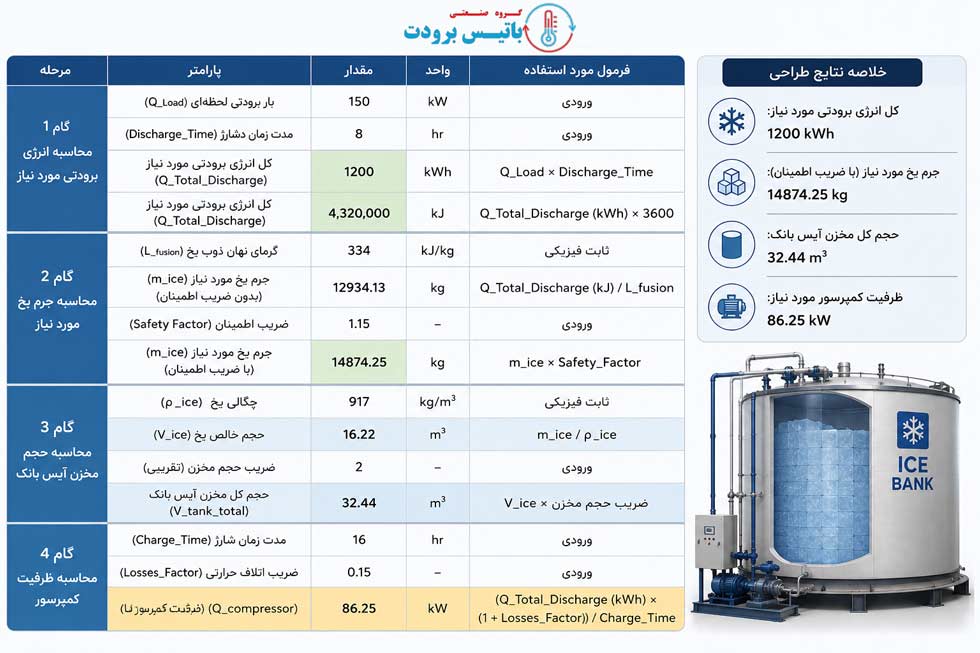

محاسبه ظرفیت آیس بانک

مرحله	پارامتر	مقدار	واحد	فرمول مورد استفاده
گام 1	بار برودتی لحظه‌ای (Q_Load)	150	kW	ورودی
گام 1	مدت زمان دشارژ (Discharge_Time)	8	hr	ورودی
گام 1	کل انرژی برودتی مورد نیاز (Q_Total_Discharge)	1200	kWh	`Q_Load × Discharge_Time`
گام 1	کل انرژی برودتی مورد نیاز (Q_Total_Discharge)	4,320,000	kJ	`Q_Total_Discharge (kWh) × 3600`
گام 2	گرمای نهان ذوب یخ (L_fusion)	334	kJ/kg	ثابت فیزیکی
گام 2	جرم یخ مورد نیاز (m_ice) (بدون ضریب اطمینان)	12934.13	kg	`Q_Total_Discharge (kJ) / L_fusion`
گام 2	ضریب اطمینان (Safety Factor)	1.15	–	ورودی
گام 2	جرم یخ مورد نیاز (m_ice) (با ضریب اطمینان)	14874.25	kg	`m_ice × Safety_Factor`
گام 3	چگالی یخ (ρ_ice)	917	kg/m³	ثابت فیزیکی
گام 3	حجم خالص یخ (V_ice)	16.22	m³	`m_ice / ρ_ice`
گام 3	ضریب حجم مخزن (تقریبی)	2	–	ورودی
گام 3	حجم کل مخزن آیس بانک (V_tank_total)	32.44	m³	`V_ice × ضریب حجم مخزن`
گام 4	مدت زمان شارژ (Charge_Time)	16	hr	ورودی
گام 4	ضریب اتلاف حرارتی (Losses_Factor)	0.15	–	ورودی
گام 4	ظرفیت کمپرسور (Q_compressor)	86.25	kW	`(Q_Total_Discharge (kWh) × (1 + Losses_Factor)) / Charge_Time`

جمع‌ بندی

آیس بانک‌ها به‌ عنوان یکی از مؤثرترین راهکارهای ذخیره‌ سازی انرژی برودتی، نقش مهمی در کاهش هزینه‌ها، افزایش بهره‌وری و بهینه‌ سازی مصرف انرژی ایفا می‌کنند. با توجه به افزایش هزینه‌های انرژی و اهمیت پایداری شبکه برق، استفاده از سیستم‌های آیس بانک یک انتخاب هوشمندانه و آینده‌ نگرانه برای صنایع مختلف محسوب می‌شود.
