محاسبه ظرفیت آیس بانک چگونه انجام می شود؟

محاسبه ظرفیت آیس بانک فرآیندی مهندسی است که با هدف تعیین دقیق میزان ذخیره انرژی برودتی مورد نیاز برای یک سیستم سرمایشی انجام می‌شود. این محاسبه شامل مراحل کلیدی مانند برآورد بار حرارتی، تعیین جرم یخ لازم، محاسبه حجم مخزن و ظرفیت کمپرسور است که اطمینان از عملکرد بهینه و صرفه‌ جویی در مصرف انرژی را فراهم می‌آورد. این فرآیند پیچیده نیازمند درک عمیق از اصول ترمودینامیک و مهندسی حرارت است تا سیستمی با کارایی بالا و متناسب با نیازهای خاص هر پروژه طراحی شود.

سیستم‌های آیس بانک (Ice Bank) به عنوان راه‌ حلی نوین و کارآمد برای مدیریت بار سرمایشی و بهینه‌ سازی مصرف انرژی در صنایع مختلف و ساختمان‌های بزرگ شناخته می‌شوند. این سیستم‌ها با ذخیره‌ سازی انرژی برودتی در قالب یخ در ساعات غیر اوج مصرف برق و آزاد سازی آن در ساعات اوج، نقش کلیدی در کاهش هزینه‌های عملیاتی و افزایش پایداری سیستم‌های تبرید ایفا می‌کنند. با این حال، دستیابی به حداکثر بهره‌وری از این فناوری مستلزم محاسبه دقیق و صحیح ظرفیت آن است. هرگونه خطا در این محاسبات می‌تواند منجر به طراحی نامناسب، اتلاف انرژی، هزینه‌های اضافی و عدم توانایی سیستم در پاسخگویی به نیازهای برودتی شود. بنابراین، آشنایی با اصول بنیادی و مراحل گام به گام محاسبه ظرفیت آیس بانک برای مهندسان، طراحان سیستم‌های برودتی و مدیران صنعتی ضروری است.

محاسبه اشتباه ظرفیت آیس بانک می‌تواند هزینه‌های شما را افزایش دهد. برای طراحی و انتخاب اصولی، با متخصصان باتیس برودت در ارتباط باشید.

آیس بانک چیست و چرا محاسبه ظرفیت آن حیاتی است؟

آیس بانک در حقیقت یک سیستم ذخیره‌ سازی انرژی حرارتی (Thermal Energy Storage – TES) است که با استفاده از پدیده تغییر فاز آب به یخ و بالعکس، انرژی برودتی را ذخیره و در زمان نیاز آزاد می‌کند. ایده اصلی این سیستم بر پایه استفاده از گرمای نهان ذوب و انجماد آب استوار است. در طول ساعات غیر اوج مصرف برق (معمولاً شب‌ها)، زمانی که نرخ برق ارزان‌تر است، کمپرسورهای تبرید فعال می‌شوند و مبرد را از طریق کویل‌های موجود در مخزن آیس بانک به گردش درمی‌آورند. این فرآیند باعث انجماد آب اطراف کویل‌ها و تشکیل لایه‌های یخ می‌شود. با تشکیل یخ، انرژی برودتی در داخل مخزن ذخیره می‌گردد.

در ساعات اوج مصرف (معمولاً روزها)، زمانی که نیاز به سرمایش بالا است و نرخ برق گران‌تر است، کمپرسورها می‌توانند با ظرفیت کمتر کار کنند یا حتی خاموش شوند. در این زمان، آب گرم برگشتی از فرآیند یا ساختمان از میان کویل‌های یخ‌زده در مخزن آیس بانک عبور می‌کند. گرمای آب باعث ذوب شدن یخ شده و آب خنک با دمای پایین به سیستم برودتی یا فرآیند بازگردانده می‌شود. این چرخه شارژ (یخ‌سازی) و دشارژ (ذوب یخ) به آیس بانک اجازه می‌دهد تا بار سرمایشی را در طول زمان مدیریت کند.

حیاتی بودن محاسبه دقیق ظرفیت آیس بانک از جنبه‌های مختلفی قابل بررسی است:

1. کاهش هزینه‌های عملیاتی: با استفاده از تعرفه‌های برق ارزان‌تر در ساعات غیر اوج، می‌توان بخش قابل توجهی از هزینه‌های انرژی را کاهش داد. محاسبه نادرست می‌تواند منجر به خرید برق گران‌تر در ساعات اوج شود.
2. بهینه‌ سازی اندازه تجهیزات: ظرفیت مناسب آیس بانک امکان استفاده از کمپرسورهای با ظرفیت کمتر را فراهم می‌کند. این امر نه تنها سرمایه‌گذاری اولیه را کاهش می‌دهد، بلکه عمر مفید کمپرسورها را نیز افزایش می‌دهد.
3. افزایش پایداری سیستم: آیس بانک به عنوان یک بافر انرژی عمل می‌کند و می‌تواند نوسانات بار حرارتی را جذب کند. محاسبه صحیح، اطمینان از توانایی سیستم در تامین بار در تمامی شرایط را فراهم می‌سازد.
4. پاسخگویی به نیازهای متغیر: بسیاری از صنایع دارای بارهای برودتی متغیر در طول شبانه‌ روز هستند. آیس بانک با ظرفیت مناسب می‌تواند به طور موثر به این تغییرات پاسخ دهد و دمای مطلوب را حفظ کند.
5. جلوگیری از اتلاف سرمایه: یک سیستم آیس بانک با ظرفیت بیش از حد، سرمایه‌ گذاری اولیه غیر ضروری را به همراه دارد، در حالی که ظرفیت کمتر از حد نیاز، منجر به عدم کارایی و نیاز به راه‌ حل‌های مکمل پرهزینه می‌شود. شرکت باتیس برودت با تکیه بر دانش فنی و تجربه مهندسان خود، در طراحی و ساخت سیستم‌های آیس بانک با ظرفیت‌های دقیق و بهینه پیشگام است.

اصول بنیادی ترمودینامیک در محاسبه آیس بانک

درک اصول ترمودینامیک برای محاسبه دقیق ظرفیت آیس بانک ضروری است. آیس بانک به طور خاص از دو مفهوم اصلی گرمای محسوس و گرمای نهان برای ذخیره‌ سازی انرژی استفاده می‌کند.

بار حرارتی محسوس (Sensible Heat) و گرمای نهان (Latent Heat)

گرما، شکلی از انرژی است که می‌تواند باعث تغییر دما یا تغییر فاز ماده شود.

1. گرمای محسوس (Sensible Heat): این نوع گرما منجر به تغییر دمای ماده می‌شود بدون اینکه فاز آن تغییر کند. به عنوان مثال، گرم کردن آب از 10 درجه سانتیگراد به 20 درجه سانتیگراد، شامل جذب گرمای محسوس است. مقدار گرمای محسوس جذب یا آزاد شده توسط یک ماده از طریق فرمول Q = m c ΔT محاسبه می‌شود که در آن m جرم ماده، c گرمای ویژه آن و ΔT تغییر دما است.
2. گرمای نهان (Latent Heat): این نوع گرما در فرآیند تغییر فاز ماده (مانند ذوب، انجماد، تبخیر یا میعان) جذب یا آزاد می‌شود، در حالی که دمای ماده ثابت می‌ماند. در مورد آیس بانک، گرمای نهان ذوب و انجماد آب/یخ از اهمیت ویژه‌ای برخوردار است. آب در دمای صفر درجه سانتیگراد به یخ تبدیل می‌شود یا یخ در همین دما به آب تبدیل می‌گردد. مقدار گرمای نهان ذوب یخ تقریباً 334 کیلوژول بر کیلوگرم (KJ/kg) است. این بدان معناست که برای تبدیل هر یک کیلوگرم یخ به آب در دمای صفر درجه سانتیگراد، 334 کیلوژول انرژی گرمایی باید به آن منتقل شود. همین مقدار انرژی نیز در فرآیند انجماد آب به یخ آزاد می‌شود. این ظرفیت ذخیره‌سازی بالای انرژی در گرمای نهان، آیس بانک‌ها را به راهکاری ایده‌آل برای سیستم‌های ذخیره‌سازی حرارتی تبدیل کرده است.

تعریف بار برودتی مورد نیاز (Cooling Load)

تعیین بار برودتی مورد نیاز، اولین و مهم‌ترین گام در طراحی هر سیستم سرمایشی از جمله آیس بانک است. بار برودتی به کل گرمایی اطلاق می‌شود که باید از یک فضا، فرآیند یا محصول گرفته شود تا دمای آن به سطح مطلوب و طراحی شده برسد و در آن سطح حفظ شود. این بار می‌تواند شامل دو جزء اصلی باشد:

1. بار محسوس: گرمای ناشی از افراد، تجهیزات برقی، روشنایی، انتقال حرارت از دیوارها، سقف، کف و پنجره‌ها (به دلیل اختلاف دما) و همچنین تهویه هوای تازه.
2. بار نهان: گرمای ناشی از رطوبت‌زایی افراد، نفوذ هوای مرطوب و فرآیندهای صنعتی که بخار آب تولید می‌کنند.

عوامل متعددی بر بار برودتی مورد نیاز تأثیر می‌گذارند که شامل مساحت و حجم فضا، کیفیت عایق‌بندی دیوارها و سقف، دمای محیط بیرونی و داخلی مورد نظر، نوع و تعداد تجهیزات تولیدکننده گرما، تعداد افراد حاضر، میزان تابش خورشید از طریق پنجره‌ها و نوع کاربرد (صنعتی، تجاری، مسکونی) می‌شود. برای تخمین دقیق بار برودتی، مهندسان معمولاً از نرم‌افزارهای تخصصی و استانداردهای بین‌المللی مانند استانداردهای ASHRAE استفاده می‌کنند. این استانداردها روش‌های دقیقی را برای محاسبه جزء به جزء بارهای حرارتی ارائه می‌دهند که دقت طراحی را به میزان قابل توجهی افزایش می‌دهد.

سیکل کاری آیس بانک: زمان شارژ و دشارژ

سیکل کاری آیس بانک به دو فاز اصلی تقسیم می‌شود: فاز شارژ (یخ‌سازی) و فاز دشارژ (ذوب یخ و تامین سرمایش). درک دقیق این دو فاز و مدت زمان هر یک، برای طراحی بهینه آیس بانک ضروری است.

1. فاز شارژ (Charge Time): این فاز معمولاً در ساعات غیر اوج مصرف برق انجام می‌شود، زمانی که تقاضا برای سرمایش پایین‌تر و هزینه برق ارزان‌تر است. در این دوره، کمپرسورهای تبرید با ظرفیت کامل کار می‌کنند تا آب موجود در مخزن آیس بانک را به یخ تبدیل کنند. مدت زمان شارژ معمولاً بین 8 تا 18 ساعت متغیر است و به عواملی مانند ظرفیت کمپرسور، حجم آب در حال انجماد و دمای اولیه آب بستگی دارد. هدف در این فاز، ذخیره‌سازی حداکثر انرژی برودتی در قالب یخ برای استفاده در ساعات پیک است.
2. فاز دشارژ (Discharge Time): این فاز در ساعات اوج مصرف برق و زمانی که نیاز به سرمایش بالا است، صورت می‌گیرد. در این دوره، آب گرم از فرآیند یا ساختمان وارد مخزن آیس بانک می‌شود و با عبور از کویل‌های یخ‌زده، سرد شده و به سیستم باز می‌گردد. یخ با جذب گرمای آب، ذوب می‌شود و انرژی برودتی ذخیره‌شده را آزاد می‌کند. مدت زمان دشارژ معمولاً کمتر از فاز شارژ است و بسته به الگوی بار سرمایشی، می‌تواند بین 4 تا 12 ساعت باشد. در این فاز، کمپرسورها ممکن است با ظرفیت کاهش‌یافته یا به طور کامل خاموش باشند تا هزینه‌های انرژی به حداقل برسد.

نسبت بین زمان شارژ و دشارژ، که به آن نسبت چرخشی (Cycle Ratio) نیز گفته می‌شود، تاثیر مستقیمی بر ابعاد و ظرفیت آیس بانک و همچنین ظرفیت کمپرسور دارد. به عنوان مثال، اگر بار برودتی مورد نیاز برای 8 ساعت پیک مصرف شود و زمان شارژ 16 ساعت باشد، کمپرسور می‌تواند با نصف ظرفیت بار پیک، در طول زمان شارژ، یخ مورد نیاز را تولید کند. این انعطاف‌پذیری در مدیریت انرژی، مزیت اصلی آیس بانک‌ها محسوب می‌شود.

آیس بانک‌ها با بهره‌گیری از گرمای نهان ذوب و انجماد آب، راهکاری پایدار و اقتصادی برای مدیریت پیک بار و کاهش چشمگیر هزینه‌های انرژی در سیستم‌های برودتی صنعتی و تجاری ارائه می‌دهند.

 نحوه محاسبه ظرفیت آیس بانک : گام به گام

محاسبه ظرفیت آیس بانک یک فرآیند چند مرحله‌ای است که نیازمند دقت و در نظر گرفتن تمامی عوامل مؤثر است. در ادامه به صورت گام به گام به تشریح این فرآیند می‌پردازیم:

گام 1: محاسبه کل انرژی برودتی مورد نیاز در یک سیکل دشارژ (Q_Total_Discharge)

اولین گام در محاسبه ظرفیت آیس بانک، تعیین مجموع انرژی برودتی است که آیس بانک باید در طول دوره دشارژ (ساعات اوج مصرف) تامین کند. این مقدار نشان‌ دهنده کل انرژی سرمایشی است که فرآیند یا ساختمان در زمان پیک بار به آن نیاز دارد. برای این محاسبه، ابتدا باید حداکثر بار برودتی لحظه‌ای (Q_Load) و مدت زمان اوج مصرف (Discharge_Time) را مشخص کرد.

فرمول محاسبه:

Q_Total_Discharge = Q_Load × Discharge_Time

که در آن:

• `Q_Total_Discharge`: کل انرژی برودتی مورد نیاز در دوره دشارژ (واحد: کیلووات ساعت (kWh) یا مگاژول (MJ)).
• `Q_Load`: حداکثر بار برودتی لحظه‌ای (واحد: کیلووات (kW) یا مگاژول بر ساعت (MJ/hr)). این مقدار از محاسبات بار برودتی ساختمان یا فرآیند به دست می‌آید.
• `Discharge_Time`: مدت زمان فعالیت آیس بانک در ساعات اوج مصرف (واحد: ساعت (hr)).

مثال عددی:
فرض کنید یک واحد صنعتی در طول 8 ساعت از شبانه‌روز (ساعات اوج مصرف) به طور مداوم به بار برودتی 150 کیلووات نیاز دارد.

Q_Load = 150 kW
Discharge_Time = 8 hr
Q_Total_Discharge = 150 kW × 8 hr = 1200 kWh

بنابراین، کل انرژی برودتی که آیس بانک باید در طول 8 ساعت تامین کند، 1200 کیلووات ساعت است. برای تبدیل این مقدار به کیلوژول (که برای محاسبه جرم یخ مورد نیاز است):

1 kWh = 3600 kJ
Q_Total_Discharge (kJ) = 1200 kWh × 3600 kJ/kWh = 4,320,000 kJ

این مقدار کل انرژی است که باید از طریق ذوب یخ یا ترکیبی از ذوب یخ و سرمایش آب در مخزن آیس بانک تامین شود.

گام 2: تعیین جرم یخ مورد نیاز (m_ice)

پس از محاسبه کل انرژی برودتی مورد نیاز، مرحله بعدی تعیین جرم یخ است که با ذوب شدن خود، این انرژی را تامین می‌کند. همانطور که پیشتر گفته شد، بخش عمده‌ای از ظرفیت برودتی آیس بانک از طریق گرمای نهان ذوب یخ تامین می‌شود. در این گام، فرض بر این است که تمام انرژی مورد نیاز توسط ذوب یخ تامین می‌گردد.

فرمول محاسبه:

m_ice = Q_Total_Discharge (kJ) / L_fusion (kJ/kg)

که در آن:

• `m_ice`: جرم یخ مورد نیاز (واحد: کیلوگرم (kg)).
• `Q_Total_Discharge (kJ)`: کل انرژی برودتی مورد نیاز در دوره دشارژ که در گام 1 به کیلوژول تبدیل شد.
• `L_fusion`: گرمای نهان ذوب یخ (تقریباً 334 کیلوژول بر کیلوگرم برای آب).

مثال عددی:
با استفاده از `Q_Total_Discharge` محاسبه شده در گام 1 (4,320,000 kJ):

L_fusion = 334 kJ/kg
m_ice = 4,320,000 kJ / 334 kJ/kg ≈ 12934.13 kg

پس، تقریباً 12934 کیلوگرم یخ برای تامین بار برودتی 1200 کیلووات ساعتی مورد نیاز است.
لازم است یک ضریب اطمینان (Safety Factor) نیز به این مقدار اضافه شود تا اتلافات حرارتی به محیط، نوسانات بار و عدم کارایی کامل فرآیند ذوب یخ جبران شود. معمولاً ضریب اطمینان بین 10 تا 20 درصد در نظر گرفته می‌شود. اگر ضریب اطمینان را 15% در نظر بگیریم:

m_ice_with_safety = 12934.13 kg × 1.15 ≈ 14874.25 kg

بنابراین، جرم نهایی یخ مورد نیاز تقریباً 14875 کیلوگرم خواهد بود.

گام 3: محاسبه حجم مخزن آیس بانک (V_tank)

پس از تعیین جرم یخ مورد نیاز، نوبت به محاسبه حجم فیزیکی مخزن آیس بانک می‌رسد که باید این مقدار یخ و آب را در خود جای دهد. حجم مخزن باید به گونه‌ای باشد که علاوه بر جرم یخ، فضای کافی برای آب، کویل‌های تبرید و انبساط ناشی از یخ‌زدگی را نیز داشته باشد.

برای محاسبه حجم یخ، از چگالی یخ استفاده می‌کنیم:

V_ice = m_ice (kg) / ρ_ice (kg/m³)

که در آن:

• `V_ice`: حجم خالص یخ (واحد: متر مکعب (m³)).
• `m_ice`: جرم یخ مورد نیاز (واحد: کیلوگرم (kg)، با احتساب ضریب اطمینان).
• `ρ_ice`: چگالی یخ (تقریباً 917 کیلوگرم بر متر مکعب (kg/m³)).

مثال عددی:
با استفاده از جرم یخ محاسبه شده در گام 2 (14875 kg):

ρ_ice = 917 kg/m³
V_ice = 14875 kg / 917 kg/m³ ≈ 16.22 m³

این مقدار، حجم خالص یخی است که در مخزن وجود خواهد داشت. اما مخزن باید فضایی برای آب (هنگام دشارژ و نیز در حالت شارژ اولیه که کل مخزن پر از آب است) و همچنین کویل‌های تبرید و فضای خالی برای انبساط آب در هنگام انجماد را داشته باشد. معمولاً کویل‌ها حدود 15-25 درصد از حجم کل مخزن را اشغال می‌کنند. همچنین، فضایی برای حرکت آب و تبادل حرارت لازم است. برای یک تخمین اولیه، می‌توان حجم کل مخزن را 1.5 تا 2 برابر حجم خالص یخ در نظر گرفت.
فرض می‌کنیم که کویل‌ها و فضای خالی حدود 30% از حجم کل مخزن را اشغال می‌کنند و مابقی برای آب و یخ است. همچنین برای انبساط 10% حجم را در نظر می‌گیریم. برای این محاسبه از یک ضریب کلی برای حجم کل مخزن استفاده می‌کنیم که حدود 1.8 تا 2.2 برابر حجم خالص یخ باشد. شرکت باتیس برودت در طراحی مخازن آیس بانک خود، تمامی این ملاحظات را با دقت بالا در نظر می‌گیرد تا اطمینان حاصل شود که فضای کافی برای عملکرد بهینه سیستم وجود دارد.
اگر ضریب تقریبی 2 را برای حجم کل مخزن در نظر بگیریم:

V_tank_total ≈ V_ice × 2 = 16.22 m³ × 2 = 32.44 m³

بنابراین، حجم مخزن آیس بانک مورد نیاز تقریباً 32.5 متر مکعب خواهد بود. نوع متریال مخزن (مانند استیل ضد زنگ یا فایبرگلاس) نیز در دوام و بهداشتی بودن سیستم مؤثر است.

گام 4: تعیین ظرفیت سیستم تبرید (کمپرسور) برای یخ‌ سازی (Q_compressor)

آخرین گام کلیدی، تعیین ظرفیت کمپرسور یا سیستم تبریدی است که مسئول تولید یخ در فاز شارژ است. این کمپرسور باید قادر باشد کل انرژی برودتی مورد نیاز را (با احتساب اتلافات) در طول مدت زمان شارژ (ساعات غیر اوج) تامین کند.

فرمول محاسبه:

Q_compressor = (Q_Total_Discharge (kWh) × (1 + Losses_Factor)) / Charge_Time (hr)

که در آن:

• `Q_compressor`: ظرفیت کمپرسور (واحد: کیلووات (kW)).
• `Q_Total_Discharge (kWh)`: کل انرژی برودتی مورد نیاز در دوره دشارژ (از گام 1).
• `Losses_Factor`: ضریب اتلاف حرارتی مخزن آیس بانک به محیط (معمولاً بین 0.10 تا 0.20، یعنی 10 تا 20 درصد). این ضریب، گرمای ورودی به مخزن از محیط اطراف را جبران می‌کند.
• `Charge_Time`: مدت زمان فعالیت کمپرسور برای یخ‌سازی در ساعات غیر اوج (واحد: ساعت (hr)).

مثال عددی:
با استفاده از `Q_Total_Discharge` محاسبه شده در گام 1 (1200 kWh):
فرض کنید زمان شارژ 16 ساعت (مثلاً 16 ساعت در طول شب) و ضریب اتلاف حرارتی 15% (0.15) باشد.

Charge_Time = 16 hr
Losses_Factor = 0.15
Q_compressor = (1200 kWh × (1 + 0.15)) / 16 hr
Q_compressor = (1200 kWh × 1.15) / 16 hr
Q_compressor = 1380 kWh / 16 hr
Q_compressor = 86.25 kW

بنابراین، ظرفیت کمپرسور تبرید مورد نیاز برای این آیس بانک تقریباً 86.25 کیلووات خواهد بود. این کمپرسور با این ظرفیت می‌تواند در طول 16 ساعت، یخ مورد نیاز برای تامین بار 150 کیلوواتی در 8 ساعت اوج مصرف را تولید کند.

برای سهولت در درک و برنامه‌ریزی، می‌توانیم یک جدول خلاصه از این محاسبات ارائه دهیم:

مرحله	پارامتر	مقدار	واحد	فرمول مورد استفاده
گام 1	بار برودتی لحظه‌ای (Q_Load)	150	kW	ورودی
گام 1	مدت زمان دشارژ (Discharge_Time)	8	hr	ورودی
گام 1	کل انرژی برودتی مورد نیاز (Q_Total_Discharge)	1200	kWh	`Q_Load × Discharge_Time`
گام 1	کل انرژی برودتی مورد نیاز (Q_Total_Discharge)	4,320,000	kJ	`Q_Total_Discharge (kWh) × 3600`
گام 2	گرمای نهان ذوب یخ (L_fusion)	334	kJ/kg	ثابت فیزیکی
گام 2	جرم یخ مورد نیاز (m_ice) (بدون ضریب اطمینان)	12934.13	kg	`Q_Total_Discharge (kJ) / L_fusion`
گام 2	ضریب اطمینان (Safety Factor)	1.15	–	ورودی
گام 2	جرم یخ مورد نیاز (m_ice) (با ضریب اطمینان)	14874.25	kg	`m_ice × Safety_Factor`
گام 3	چگالی یخ (ρ_ice)	917	kg/m³	ثابت فیزیکی
گام 3	حجم خالص یخ (V_ice)	16.22	m³	`m_ice / ρ_ice`
گام 3	ضریب حجم مخزن (تقریبی)	2	–	ورودی
گام 3	حجم کل مخزن آیس بانک (V_tank_total)	32.44	m³	`V_ice × ضریب حجم مخزن`
گام 4	مدت زمان شارژ (Charge_Time)	16	hr	ورودی
گام 4	ضریب اتلاف حرارتی (Losses_Factor)	0.15	–	ورودی
گام 4	ظرفیت کمپرسور (Q_compressor)	86.25	kW	`(Q_Total_Discharge (kWh) × (1 + Losses_Factor)) / Charge_Time`

عوامل تکمیلی در طراحی و تعیین ظرفیت آیس بانک

محاسبات پایه که پیشتر توضیح داده شد، اسکلت اصلی محاسبه ظرفیت آیس بانک را تشکیل می‌دهند. با این حال، عوامل دیگری نیز وجود دارند که باید برای طراحی یک سیستم آیس بانک کارآمد و بهینه در نظر گرفته شوند:

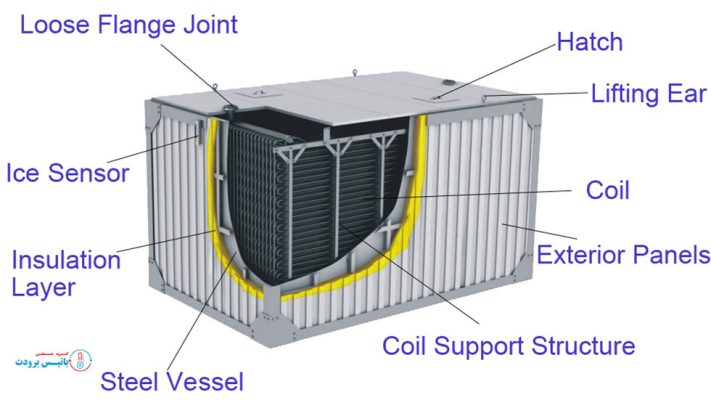

تعیین سطح تبادل حرارتی کویل‌ها

سطح تبادل حرارتی کویل‌ها یکی از مهمترین فاکتورهای طراحی آیس بانک است که مستقیماً بر سرعت یخ‌سازی و ذوب یخ تأثیر می‌گذارد. کویل‌ها وظیفه انتقال حرارت بین مبرد (در فاز شارژ) یا آب فرآیند (در فاز دشارژ) و آب/یخ موجود در مخزن را بر عهده دارند.

1. در فاز شارژ (یخ‌سازی): سطح کافی کویل‌ها به مبرد اجازه می‌دهد تا به طور مؤثر گرمای آب را جذب کرده و آن را به یخ تبدیل کند. اگر سطح تبادل حرارتی کم باشد، فرآیند یخ‌سازی طولانی‌تر شده و ممکن است کمپرسور برای مدت زمان بیشتری کار کند که این خود به معنای مصرف انرژی بالاتر است.
2. در فاز دشارژ (ذوب یخ): در این فاز، آب گرم فرآیند از کنار کویل‌ها عبور کرده و گرمای خود را به یخ می‌دهد. سطح تبادل حرارتی کافی تضمین می‌کند که ذوب یخ با نرخ مناسب انجام شده و آب خنک مورد نیاز با دمای مطلوب به سیستم بازگردد. عوامل موثر بر سطح تبادل حرارتی کویل‌ها شامل موارد زیر است:

• ضریب انتقال حرارت کلی (U-value): این ضریب نشان‌دهنده میزان انتقال حرارت از طریق دیواره کویل‌ها است و به جنس کویل، ضخامت آن و خواص سیالات در دو طرف بستگی دارد.
• اختلاف دمای متوسط لگاریتمی (LMTD): این اختلاف دما، نیروی محرکه انتقال حرارت است و به دماهای ورودی و خروجی سیالات و نوع جریان (همسو یا ناهمسو) بستگی دارد.
• جریان سیال: سرعت و الگوی جریان آب در مخزن و مبرد در داخل کویل‌ها بر ضریب انتقال حرارت جابجایی تأثیر می‌گذارد.
• طراحی کویل: نوع کویل (مانند کویل‌های مارپیچی، تخت یا صفحه‌ای) و چیدمان آن‌ها در مخزن، بر مساحت مؤثر تبادل حرارت و توزیع یخ تأثیرگذار است.

محاسبه دقیق سطح تبادل حرارتی کویل‌ها نیازمند دانش تخصصی در زمینه انتقال حرارت و طراحی مبدل‌های حرارتی است و معمولاً با استفاده از نرم‌افزارهای تخصصی یا داده‌های تجربی سازندگان انجام می‌شود. به عنوان مثال، شرکت باتیس برودت با در نظر گرفتن جزئیات مهندسی در طراحی کویل‌ها، کارایی و طول عمر بالای محصولات خود را تضمین می‌کند.

ملاحظات مبرد و کمپرسور در تعیین ظرفیت کمپرسور

انتخاب مبرد و کمپرسور مناسب، فراتر از تعیین ظرفیت کمپرسور صرف، تأثیر زیادی بر عملکرد و بهره‌وری آیس بانک دارد.

• انتخاب مبرد: مبردهایی مانند آمونیاک (R717) یا مبردهای فریونی (مانند R134a یا R404A) با توجه به کاربرد، الزامات زیست‌ محیطی و دماهای کاری انتخاب می‌شوند. هر مبرد دارای خواص ترمودینامیکی منحصر به فردی است که بر کارایی سیستم و اندازه کمپرسور تأثیر می‌گذارد.
• نوع کمپرسور: کمپرسورهای اسکرال، اسکرو و رفت و برگشتی، هر کدام مزایا و معایب خاص خود را دارند. انتخاب نوع کمپرسور به ظرفیت مورد نیاز، هزینه‌های اولیه، هزینه‌های نگهداری و سطح صدای مجاز بستگی دارد.
• عملکرد در دماهای پایین: کمپرسورها در سیستم‌های آیس بانک باید در دماهای اواپراتور پایین‌تر از صفر درجه سانتیگراد (برای یخ‌سازی) به خوبی کار کنند. انتخاب کمپرسوری که برای این دماها بهینه شده باشد، برای افزایش کارایی سیستم ضروری است.

عایق‌بندی و اتلافات حرارتی

عایق‌بندی مناسب مخزن آیس بانک برای به حداقل رساندن اتلافات حرارتی از محیط اطراف به داخل مخزن حیاتی است. اتلافات حرارتی باعث افزایش بار روی کمپرسور شده و کارایی کلی سیستم را کاهش می‌دهند. مواد عایق با کیفیت بالا و ضخامت مناسب باید انتخاب شوند. این اتلافات همان `Losses_Factor` هستند که در محاسبه ظرفیت کمپرسور لحاظ می‌شوند.

سیستم کنترل و اتوماسیون

یک سیستم کنترل هوشمند می‌تواند عملکرد آیس بانک را بهینه کند. این سیستم با پایش مداوم دما، سطح یخ و تعرفه برق، زمان‌بندی شارژ و دشارژ را به گونه‌ای تنظیم می‌کند که حداقل مصرف انرژی و حداکثر بهره‌وری حاصل شود. کنترل دقیق میزان یخ ساخته شده و ذوب شده، برای پاسخگویی بهینه به نیازهای متغیر بار ضروری است.

کیفیت آب

کیفیت آب مورد استفاده در آیس بانک نیز مهم است. آب سخت می‌تواند منجر به رسوب‌گذاری روی کویل‌ها شده و کارایی تبادل حرارت را کاهش دهد. استفاده از آب تصفیه شده یا سیستم‌های تصفیه آب می‌تواند این مشکلات را به حداقل برساند.

طراحی بهینه آیس بانک مستلزم رویکردی جامع است که علاوه بر محاسبات اولیه، شامل ملاحظاتی چون انتخاب مبرد و کمپرسور، کیفیت عایق‌بندی، و سیستم‌های کنترل هوشمند برای دستیابی به حداکثر کارایی و طول عمر سیستم باشد.

نمونه‌های کاربردی و مزایای آیس بانک

آیس بانک‌ها در طیف وسیعی از صنایع و کاربردها، به دلیل توانایی خود در مدیریت انرژی و کاهش هزینه‌ها، مورد استفاده قرار می‌گیرند. این سیستم‌ها راه‌ حل‌های مؤثری برای چالش‌های مختلف برودتی ارائه می‌دهند.

کاربردها:

1. صنایع لبنی و فرآوری مواد غذایی: در این صنایع، نیاز به آب سرد برای خنک‌ سازی شیر، محصولات لبنی و سایر فرآورده‌های غذایی در طول فرآیندهای تولید، بسیار زیاد است. آیس بانک‌ها می‌توانند حجم زیادی از آب سرد با دمای پایین را به صورت پیوسته و با هزینه کمتر تامین کنند. در صنایع لبنی، نیاز به آب سرد برای خنک‌ سازی شیر و محصولات لبنی بسیار بالاست. به همین دلیل، استفاده از آیس بانک شیر به‌ عنوان یک راهکار کارآمد، امکان تأمین مداوم آب سرد با کمترین مصرف انرژی را فراهم می‌کند.
2. صنایع پتروشیمی و شیمیایی: در بسیاری از فرآیندهای شیمیایی، کنترل دقیق دما و خنک‌سازی سریع مواد، حیاتی است. آیس بانک‌ها می‌توانند در این بخش‌ها، بار برودتی مورد نیاز را به صورت کارآمد تامین کرده و در مدیریت واکنش‌های حرارت‌زا مؤثر باشند.
3. سیستم‌های تهویه مطبوع (HVAC) ساختمان‌های بزرگ: در مراکز تجاری، بیمارستان‌ها، فرودگاه‌ها و ساختمان‌های اداری، پیک بار سرمایشی معمولاً در ساعات میانی روز اتفاق می‌افتد. آیس بانک‌ها با ذخیره‌سازی سرما در شب و آزاد کردن آن در روز، نیاز به چیلرهای با ظرفیت بسیار بالا را کاهش داده و هزینه‌های برق را به طور چشمگیری پایین می‌آورند.
4. مراکز داده (Data Centers): خنک‌سازی سرورها و تجهیزات IT در مراکز داده برای جلوگیری از گرمای بیش از حد و تضمین عملکرد پایدار، ضروری است. آیس بانک‌ها می‌توانند به عنوان یک سیستم خنک‌کننده پشتیبان یا اصلی، به پایداری دمای محیط کمک کنند.
5. صنایع داروسازی: در تولید داروها، فرآیندهای حساس به دما نیازمند کنترل دقیق برودت هستند. آیس بانک‌ها با فراهم آوردن یک منبع پایدار و قابل اطمینان از سرما، در این صنعت نیز کاربرد فراوانی دارند.

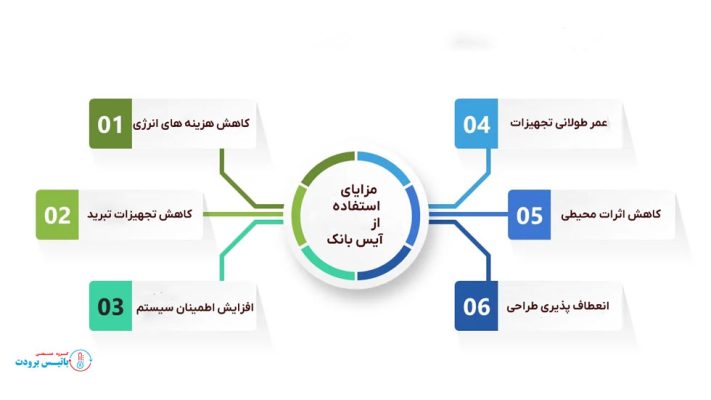

مزایای استفاده از آیس بانک

1. کاهش هزینه‌های انرژی: مهمترین مزیت، امکان انتقال بار برودتی از ساعات اوج مصرف (گران) به ساعات غیر اوج (ارزان) است که منجر به صرفه‌جویی قابل توجهی در قبوض برق می‌شود.
2. کاهش ظرفیت تجهیزات تبرید: با ذخیره‌سازی انرژی، می‌توان از کمپرسورها و چیلرهای با ظرفیت کمتر استفاده کرد که این امر، هزینه‌های سرمایه‌گذاری اولیه را کاهش می‌دهد.
3. افزایش قابلیت اطمینان سیستم: آیس بانک به عنوان یک ذخیره‌ساز انرژی عمل می‌کند و در صورت نوسانات یا قطعی‌های کوتاه مدت برق، می‌تواند همچنان سرمایش را تامین کند.
4. عمر طولانی‌تر تجهیزات: کارکرد کمپرسورها در ساعات ثابت و با بار پایدارتر (در فاز شارژ) می‌تواند به افزایش طول عمر و کاهش نیاز به تعمیر و نگهداری آن‌ها کمک کند.
5. کاهش اثرات زیست‌محیطی: بهینه‌سازی مصرف انرژی و کاهش پیک بار، به کاهش انتشار گازهای گلخانه‌ای و کربن فوت‌پرینت (ردپای کربن) کمک می‌کند.
6. انعطاف‌پذیری در طراحی: آیس بانک‌ها را می‌توان به صورت سیستم‌های کامل یا ترکیبی با چیلرهای موجود طراحی و اجرا کرد تا بهترین تناسب با نیازهای پروژه حاصل شود. شرکت باتیس برودت با ارائه راهکارهای سفارشی، این انعطاف‌پذیری را برای مشتریان خود فراهم می‌آورد.

به طور خلاصه، آیس بانک‌ها با ارائه یک راهکار هوشمندانه برای مدیریت انرژی، نه تنها به پایداری و کارایی سیستم‌های برودتی کمک می‌کنند، بلکه مزایای اقتصادی و زیست‌محیطی قابل توجهی را نیز به همراه دارند. محاسبه دقیق ظرفیت و طراحی صحیح این سیستم‌ها، کلید بهره‌برداری کامل از این مزایا است.

نتیجه گیری

محاسبه ظرفیت آیس بانک یک فرآیند پیچیده اما حیاتی است که نقش اساسی در طراحی، بهره‌ برداری و بهینه‌ سازی سیستم‌های برودتی مدرن ایفا می‌کند. این مقاله با تمرکز بر چهار گام اصلی شامل تعیین بار حرارتی مورد نیاز، تعیین جرم یخ مورد نیاز، تعیین حجم مخزن آیس بانک و تعیین ظرفیت کمپرسور، راهنمایی جامع برای مهندسان و صنعتگران ارائه داد. درک صحیح از اصول ترمودینامیک، به ویژه تمایز بین گرمای محسوس و نهان، و همچنین توجه به سیکل‌های شارژ و دشارژ، سنگ بنای یک طراحی موفق است. علاوه بر محاسبات پایه، عوامل تکمیلی نظیر تعیین سطح تبادل حرارتی کویل‌ها، انتخاب مبرد و کمپرسور مناسب، عایق‌ بندی کارآمد و سیستم‌های کنترل هوشمند، همگی در دستیابی به حداکثر کارایی و طول عمر سیستم نقش کلیدی دارند. با رعایت دقیق این ملاحظات و بهره‌گیری از دانش تخصصی، می‌توان آیس بانکی طراحی کرد که نه تنها نیازهای برودتی را به طور کامل برآورده سازد، بلکه با بهینه‌ سازی مصرف انرژی و کاهش هزینه‌های عملیاتی، ارزش افزوده قابل توجهی برای صنایع مختلف به ارمغان آورد. سرمایه‌ گذاری در محاسبه دقیق و اجرای صحیح سیستم‌های آیس بانک، گامی مهم در راستای توسعه پایدار و بهره‌وری انرژی است.
