خنک کردن سریع شیر بلافاصله پس از دوشش، یکی از مهمترین مراحل در حفظ کیفیت شیر و کنترل رشد میکروبی است. در بسیاری از دامداریها برای افزایش سرعت انتقال حرارت، از پلیت کولر در کنار یک سیستم تولید و ذخیره سرمایش مانند آیس بانک استفاده میشود. در این ترکیب، پلیت کولر گرمای شیر را به آب سرد منتقل میکند و آیس بانک وظیفه تأمین و ذخیره انرژی سرمایی مورد نیاز سیستم را بر عهده دارد.
با این حال، عملکرد مطلوب این تجهیزات فقط به انتخاب دستگاه مناسب محدود نمیشود. جانمایی صحیح، ظرفیت سنجی، مسیر لوله کشی، دبی شیر و آب سرد، عایق کاری، پمپ، تجهیزات کنترلی و نحوه راه اندازی همگی در راندمان نهایی سیستم تأثیر دارند. اجرای نادرست هر یک از این بخشها میتواند باعث کاهش سرعت خنک سازی، افزایش مصرف انرژی یا دشوار شدن عملیات شستوشو و سرویس شود.
در این راهنما از وب سایت شرکت باتیس برودت، مراحل و نکات مهم نصب پلیت کولر و آیس بانک در دامداری را بررسی میکنیم تا مشخص شود یک سیستم خنک سازی شیر باید چگونه طراحی، نصب، تست و نگهداری شود.

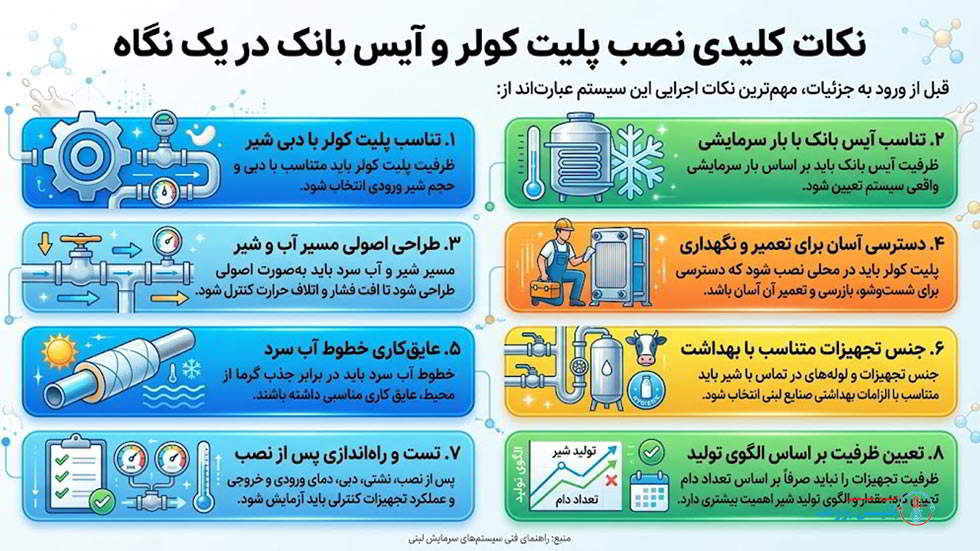

نکات کلیدی نصب پلیت کولر و آیس بانک در یک نگاه
قبل از ورود به جزئیات، مهمترین نکات اجرایی این سیستم عبارتند از:
- ظرفیت پلیت کولر باید متناسب با دبی و حجم شیر ورودی انتخاب شود.
- ظرفیت آیس بانک باید بر اساس بار سرمایشی واقعی سیستم تعیین شود.
- مسیر شیر و آب سرد باید به صورت اصولی طراحی شود تا افت فشار و اتلاف حرارت کنترل شود.
- پلیت کولر باید در محلی نصب شود که دسترسی برای شستوشو، بازرسی و تعمیر آن آسان باشد.
- خطوط آب سرد باید در برابر جذب گرما از محیط، عایق کاری مناسبی داشته باشند.
- جنس تجهیزات و لولههای در تماس با شیر باید متناسب با الزامات بهداشتی صنایع لبنی انتخاب شود.
- پس از نصب، نشتی، دبی، دمای ورودی و خروجی و عملکرد تجهیزات کنترلی باید آزمایش شود.
- ظرفیت تجهیزات را نباید صرفاً بر اساس تعداد دام تعیین کرد؛ مقدار و الگوی تولید شیر اهمیت بیشتری دارد.
پلیت کولر و آیس بانک در سیستم خنک سازی شیر چه نقشی دارند؟
پلیت کولر و آیس بانک دو وظیفه متفاوت اما مکمل دارند. پلیت کولر یک مبدل حرارتی صفحهای است که با عبور هم زمان شیر و سیال سرد از کانالهای مجزا، گرما را از شیر دریافت میکند. آیس بانک نیز با ذخیره انرژی سرمایی، امکان تأمین آب بسیار سرد برای فرایند پیش سرمایش یا خنک سازی شیر را فراهم میکند.
بنابراین نباید این دو تجهیز را جایگزین یکدیگر در نظر گرفت. پلیت کولر وظیفه انتقال حرارت را انجام میدهد، در حالی که آیس بانک منبع ذخیره سرمایش سیستم است.
در سیستمهای خنک سازی شیر، استفاده از آیس بانک شیر امکان تأمین سرمای مورد نیاز در زمان دوشش و انتقال سریع حرارت از شیر را فراهم میکند. ظرفیت آیس بانک باید متناسب با حجم تولید شیر، مدت زمان دوشش و میزان سرمایش موردنیاز انتخاب شود تا سیستم در زمان اوج مصرف نیز عملکرد مناسبی داشته باشد
پلیت کولر چیست و چه وظیفهای دارد؟
پلیت کولر یا مبدل حرارتی صفحهای از تعدادی صفحات فلزی تشکیل شده است که بین آنها کانالهایی برای عبور سیالات ایجاد میشود. شیر از یک مسیر و آب سرد از مسیر دیگر عبور میکند و بدون تماس مستقیم دو سیال، گرما از شیر به آب سرد منتقل میشود.
مزیت اصلی پلیت کولر، سطح انتقال حرارت زیاد در حجم نسبتاً کم است. به همین دلیل میتوان از آن برای پیشسرد کردن شیر پیش از ورود به مخزن شیر استفاده کرد.
عملکرد مناسب پلیت کولر به عواملی مانند دمای شیر ورودی، دمای سیال خنککننده، دبی هر دو سیال، سطح انتقال حرارت و تمیزی صفحات بستگی دارد.
آیس بانک چیست و چگونه سرمای مورد نیاز را تأمین میکند؟
آیس بانک یک مخزن ذخیره انرژی سرمایی است که در سیستمهای خنککاری شیر برای ذخیره سرمای تولیدشده توسط سیستم تبرید استفاده میشود. در طول زمان آماده سازی، سیستم برودتی آب را تا دمای پایین خنک کرده و انرژی سرمایی در قالب یخ یا آب سرد ذخیره میشود.
هنگام دوشش و ورود حجم زیادی از شیر گرم به سیستم، آب سرد آیس بانک میتواند در مدار خنککاری گردش کرده و از طریق پلیت کولر، گرمای شیر را جذب کند.
یکی از مزایای این روش، امکان استفاده از ظرفیت سرمایی ذخیرهشده در زمانهایی است که بار سرمایشی بهصورت ناگهانی افزایش پیدا میکند.

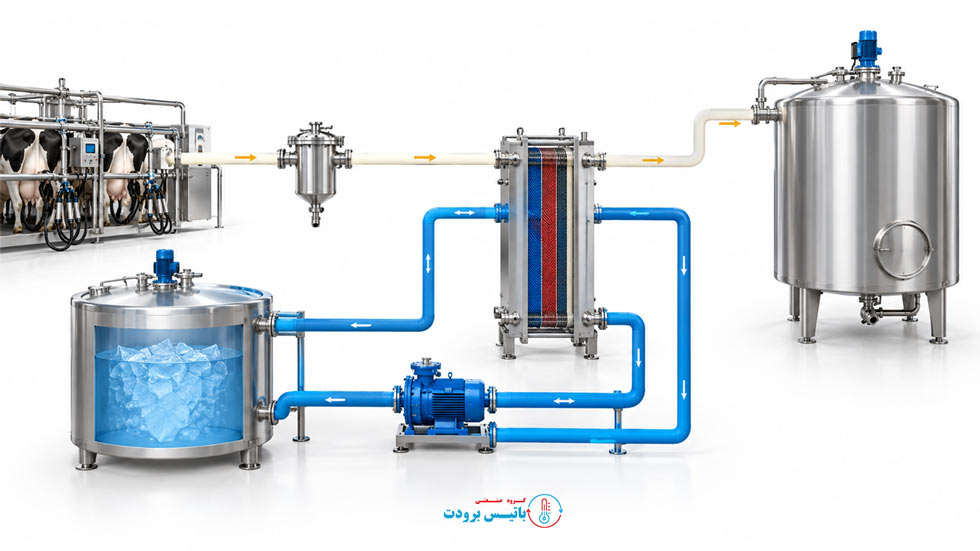

چرا پلیت کولر و آیس بانک در دامداری کنار هم استفاده میشوند؟
پلیت کولر به تنهایی منبع سرمایش نیست و برای انتقال حرارت به یک سیال سرد نیاز دارد. آیس بانک میتواند این سیال سرد را در اختیار مبدل قرار دهد.
در نتیجه ترکیب این دو تجهیز میتواند یک مسیر مؤثر برای پیشسرد کردن شیر ایجاد کند:
شیر گرم → پلیت کولر → شیر خنکشده → مخزن شیر
و در مدار سرمایش:
آیس بانک → پمپ → پلیت کولر → برگشت آب سرد به آیس بانک
البته آرایش دقیق تجهیزات باید براساس طراحی پروژه، نوع سیستم تبرید، ظرفیت تجهیزات و مشخصات کارخانه سازنده انجام شود.
برای حفظ کیفیت شیر پس از دوشش، خنک سازی سریع و رساندن دمای شیر به محدوده مناسب اهمیت زیادی دارد. استفاده از تجهیزات مناسب مانند پلیت کولر، آیس بانک و شیر سرد کن دامداری میتواند به طراحی یک سیستم خنک سازی متناسب با حجم تولید و شرایط بهرهبرداری کمک کند. انتخاب ظرفیت هر یک از این تجهیزات باید بر اساس میزان شیر، دمای اولیه، سرعت دوشش و نیاز سرمایشی دامداری انجام شود.
ترتیب قرارگیری پلیت کولر و آیس بانک در دامداری
ترتیب تجهیزات باید به شکلی باشد که شیر پس از دوشش، در کوتاهترین و بهداشتیترین مسیر ممکن به سیستم پیشسردکننده و سپس مخزن منتقل شود.
یک چیدمان معمول میتواند به این شکل باشد:
واحد شیردوشی → فیلتر شیر → پلیت کولر → مخزن شیر
در مدار سرمایش نیز:
آیس بانک → پمپ آب سرد → پلیت کولر → برگشت به آیس بانک
این دیاگرام صرفاً یک آرایش مفهومی است و مسیر نهایی باید توسط طراح یا مجری متخصص، براساس تجهیزات واقعی پروژه تعیین شود.
مسیر عبور شیر از شیردوشی تا مخزن
پس از خروج شیر از سیستم شیردوشی، شیر باید از مسیر طراحیشده به سمت پلیت کولر حرکت کند. اگر هدف استفاده از پلیت کولر به عنوان پیش سردکننده باشد، قرار گرفتن آن در مسیر پیش از مخزن باعث میشود بخش قابل توجهی از گرمای شیر پیش از ورود به مخزن گرفته شود.
در این مسیر باید به مواردی مانند طول لوله، تعداد زانوییها، افت فشار، قابلیت شستوشو و رعایت بهداشت توجه شود.
مسیر انتقال شیر نباید بیش از حد طولانی یا پیچیده باشد؛ زیرا طراحی نامناسب میتواند شستوشوی خط را دشوار کرده و افت فشار را افزایش دهد.
مسیر گردش آب سرد بین آیس بانک و پلیت کولر
آب سرد از آیس بانک توسط پمپ وارد مدار میشود و پس از عبور از کانال مربوط به سیال خنککننده در پلیت کولر، گرمای جذبشده را با خود به سمت مدار برگشت منتقل میکند.
برای عملکرد مناسب این مدار، باید ظرفیت پمپ، قطر لوله، افت فشار، دبی موردنیاز پلیت کولر و شرایط واقعی آیس بانک با یکدیگر هماهنگ باشند.
نقش پمپ، فیلتر و مخزن نگهداری شیر
هر یک از این تجهیزات نقش متفاوتی دارند. پمپ وظیفه گردش آب سرد را بر عهده دارد، فیلتر از ورود ذرات ناخواسته به مسیر شیر جلوگیری میکند و مخزن شیر، محصول خنک شده را تا زمان انتقال یا فرآوری نگهداری میکند.
نصب فیلتر و تجهیزات کنترلی باید بهگونهای باشد که امکان دسترسی، شستوشو و سرویس آنها بدون اختلال جدی در کل سیستم وجود داشته باشد.
نکات اجرایی نصب پلیت کولر در دامداری
نصب پلیت کولر باید علاوه بر راندمان حرارتی، الزامات بهداشتی و قابلیت سرویس تجهیزات را نیز در نظر بگیرد. انتخاب محل نامناسب ممکن است حتی در صورت مناسب بودن ظرفیت دستگاه، عملکرد و نگهداری آن را با مشکل مواجه کند.
انتخاب محل مناسب برای نصب پلیت کولر
محل نصب باید تا حد امکان به مسیر انتقال شیر و تجهیزات مرتبط نزدیک باشد، اما در عین حال فضای کافی برای سرویس، شستوشو و بازرسی در اختیار تکنسین قرار دهد.
همچنین بهتر است از نصب دستگاه در محلی که در معرض آلودگی، ضربه، رطوبت نامناسب یا شرایط محیطی نامساعد قرار دارد، اجتناب شود.
رعایت فاصله مناسب برای سرویس و شستوشو
پلیت کولر باید به شکلی نصب شود که امکان دسترسی به صفحات، اتصالات و سایر اجزا وجود داشته باشد. فاصله مورد نیاز برای سرویس را نمیتوان برای همه مدلها یکسان اعلام کرد؛ زیرا ساختار و دستورالعمل هر دستگاه متفاوت است. بنابراین فضای سرویس پیشنهادی سازنده باید ملاک نهایی قرار گیرد.
اتصال صحیح ورودی و خروجی شیر
ورودی و خروجی شیر باید مطابق نقشه و علامت گذاری روی دستگاه متصل شود. جابهجایی مسیرها میتواند جریان سیال را مختل کند و بر عملکرد حرارتی دستگاه تأثیر بگذارد. تمام اتصالات در مسیر شیر باید بهداشتی، قابل شستوشو و متناسب با فشار کاری سیستم باشند.
اتصال ورودی و خروجی آب سرد
اتصالات مدار آب سرد نیز باید براساس طراحی پلیت کولر و مشخصات سازنده انجام شوند. مسیر آب باید طوری طراحی شود که دبی موردنیاز مبدل تأمین شده و افت فشار غیرضروری ایجاد نشود.
کنترل دبی شیر و آب
انتقال حرارت در پلیت کولر به جریان هر دو سیال وابسته است. اگر دبی آب سرد یا شیر کمتر از مقدار طراحیشده باشد، عملکرد حرارتی دستگاه میتواند کاهش پیدا کند.
به همین دلیل هنگام راه اندازی باید دبی واقعی اندازهگیری و با محدوده کاری تعیینشده برای تجهیزات مقایسه شود.
نصب فیلتر قبل از پلیت کولر
قرار دادن فیلتر مناسب در مسیر شیر میتواند از ورود ذرات و آلودگیهای احتمالی به مبدل جلوگیری کند. فیلتر باید در محلی نصب شود که دسترسی برای تمیزکردن و تعویض آن آسان باشد.
نکات اجرایی نصب آیس بانک در دامداری
آیس بانک باید در مکانی نصب شود که علاوه بر فراهم کردن شرایط مناسب برای تجهیزات تبرید و اتصالات، دسترسی کافی برای بازرسی و نگهداری داشته باشد.
انتخاب محل نصب آیس بانک
سطح محل نصب باید توان تحمل وزن تجهیز و محتویات آن را داشته باشد. همچنین باید فضای کافی برای دسترسی به اتصالات، تجهیزات برودتی، پمپ و اجزای کنترلی در نظر گرفته شود. قرار گرفتن آیس بانک در معرض منابع حرارتی غیرضروری نیز میتواند بار سیستم را افزایش دهد.
تأمین عایق کاری مناسب مخزن
یکی از مهمترین نکات در آیس بانک، جلوگیری از ورود گرمای محیط به مخزن است. عایق مناسب باعث میشود انرژی سرمایی ذخیره شده با سرعت کمتری در اثر انتقال حرارت با محیط از دست برود. نوع و ضخامت عایق باید بر اساس طراحی مخزن، شرایط محیطی و مشخصات سازنده انتخاب شود.
اتصال آیس بانک به سیستم برودتی
آیس بانک باید به مدار تبرید مطابق نقشه طراحی متصل شود. کمپرسور، کندانسور، اواپراتور و سایر اجزای مدار باید از نظر ظرفیت و شرایط کاری با مخزن هماهنگ باشند.
اجرای این قسمت باید توسط متخصص سیستمهای برودتی انجام شود؛ زیرا انتخاب و اتصال اشتباه اجزای مدار تبرید میتواند باعث افت راندمان یا آسیب تجهیزات شود.
اتصال آیس بانک به پلیت کولر
مدار آب سرد بین آیس بانک و پلیت کولر باید طوری طراحی شود که آب با دبی کافی در مبدل گردش کند. مسیر رفت و برگشت نیز باید از نظر قطر لوله، افت فشار و عایق کاری بررسی شود.
نصب پمپ و مدار گردش آب سرد
پمپ باید توان تأمین دبی موردنیاز مدار را در برابر افت فشار کل سیستم داشته باشد. انتخاب پمپ صرفاً بر اساس قدرت موتور کافی نیست و باید منحنی عملکرد پمپ و نقطه کاری سیستم بررسی شود.
کنترل سطح یخ و دمای آب
در سیستمهای آیس بانک، وضعیت ذخیره سرمایش و دمای آب باید کنترل شود. سنسورها و تجهیزات کنترلی باید در محل مناسب نصب شده و اطلاعات لازم را در اختیار سیستم کنترل قرار دهند.

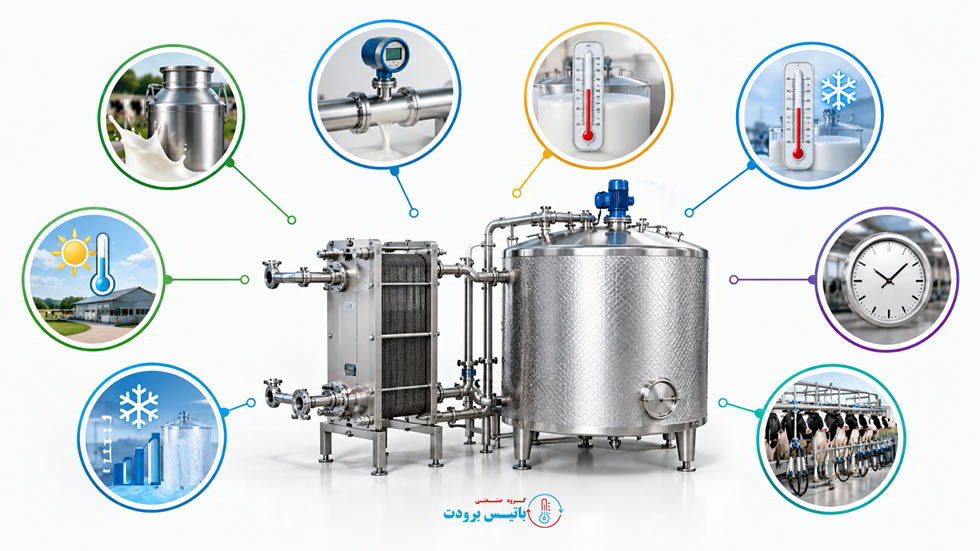

ظرفیت پلیت کولر و آیس بانک را چگونه انتخاب کنیم؟
یکی از مهمترین خطاها در طراحی سیستم خنککاری شیر، انتخاب ظرفیت تجهیزات صرفاً بر اساس تعداد دام است. تعداد دام یک شاخص اولیه است، اما برای انتخاب دقیق باید حجم شیر تولیدی، دمای شیر هنگام ورود، دمای هدف، زمان موردنیاز برای خنک سازی، تعداد دفعات شیردوشی، دبی جریان و شرایط محیطی نیز بررسی شود.
ظرفیت پلیت کولر بر اساس حجم شیر
ظرفیت پلیت کولر باید با دبی شیر در زمان شیردوشی هماهنگ باشد. اگر ظرفیت مبدل کمتر از بار واقعی سیستم باشد، شیر نمیتواند با سرعت موردنظر خنک شود. بنابراین اطلاعاتی مانند حداکثر دبی شیر در زمان اوج شیردوشی برای انتخاب مبدل اهمیت زیادی دارد.
ظرفیت آیس بانک بر اساس بار سرمایشی
ظرفیت آیس بانک باید بر اساس انرژی سرمایی موردنیاز سیستم تعیین شود. در این محاسبه باید مشخص شود چه مقدار شیر در چه بازه زمانی وارد سیستم میشود و چه مقدار گرما باید از آن گرفته شود. در یک طراحی حرفهای، ظرفیت آیس بانک با توجه به بار سرمایشی، زمان شارژ سرمایش و الگوی مصرف تعیین میشود.
تأثیر تعداد دفعات شیر دوشی بر ظرفیت مورد نیاز
اگر حجم زیادی از شیر در مدت کوتاهی وارد سیستم شود، بار سرمایشی لحظهای افزایش پیدا میکند. بنابراین الگوی زمانی شیردوشی میتواند روی طراحی ظرفیت تجهیزات اثر بگذارد.
تأثیر دمای اولیه شیر بر انتخاب ظرفیت
هرچه اختلاف بین دمای اولیه شیر و دمای هدف بیشتر باشد، انرژی بیشتری باید از شیر گرفته شود. به همین دلیل دمای واقعی شیر در زمان ورود به پلیت کولر باید در محاسبات طراحی لحاظ شود.
چه زمانی به آیس بانک بزرگتر نیاز داریم؟
زمانی که حجم شیر یا بار سرمایشی سیستم افزایش پیدا کند، ممکن است ظرفیت آیس بانک فعلی پاسخگوی نیاز پروژه نباشد. اما بزرگتر کردن آیس بانک بدون بررسی ظرفیت سایر اجزا لزوماً راهحل مناسبی نیست.
آیس بانک، پلیت کولر، پمپ و سیستم تبرید باید بهصورت یک مجموعه هماهنگ طراحی شوند.

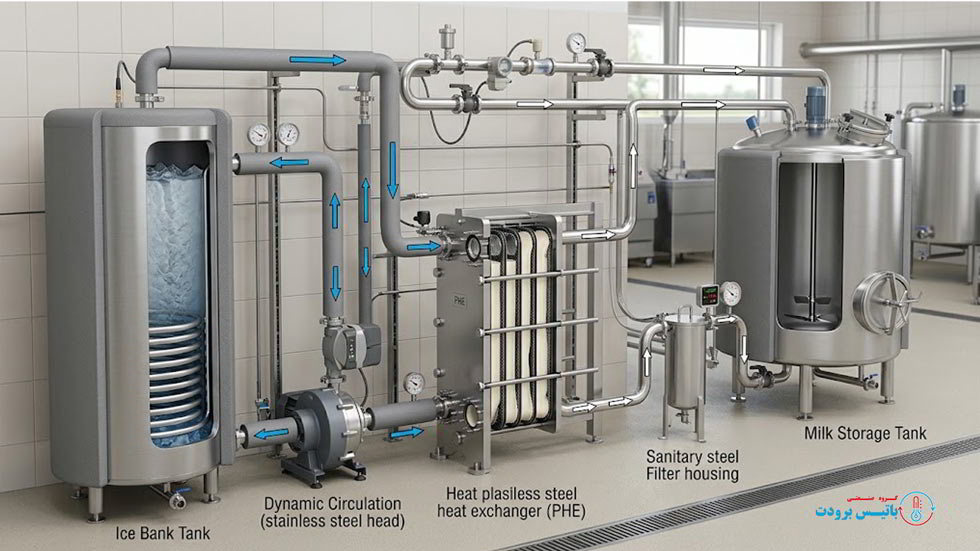

لولهکشی پلیت کولر و آیس بانک چگونه اجرا میشود؟
لولهکشی مناسب یکی از عوامل کلیدی در عملکرد سیستم است. مسیرهای طولانی، اتصالات بیش از حد، قطر نامناسب لوله یا عایقکاری ضعیف میتواند باعث افزایش افت فشار و کاهش راندمان شود.
اصول لولهکشی مسیر شیر
خط شیر باید با رعایت اصول بهداشتی و امکان شستوشوی مناسب اجرا شود. طراحی مسیر باید از ایجاد نقاطی که امکان تجمع شیر یا آلودگی در آنها وجود دارد جلوگیری کند.
اتصالات نیز باید متناسب با الزامات صنایع غذایی و سیستم شستوشوی مورد استفاده انتخاب شوند.
اصول لولهکشی آب سرد
لولههای آب سرد باید ظرفیت عبور دبی موردنیاز را داشته باشند. مسیر باید تا حد امکان ساده و کوتاه طراحی شود و از ایجاد افت فشار غیرضروری جلوگیری شود.
انتخاب جنس لولههای در تماس با شیر
برای مسیرهایی که مستقیماً با شیر در تماس هستند، استفاده از تجهیزات و لولههای مناسب صنایع غذایی اهمیت ویژهای دارد. استیل ضدزنگ گرید مناسب صنایع غذایی در بسیاری از تجهیزات لبنی استفاده میشود، اما گرید و مشخصات دقیق باید با استاندارد پروژه و الزامات سازنده تعیین شود.
عایق کاری خطوط آب سرد
اگر خطوط آب سرد بدون عایق مناسب اجرا شوند، بخشی از سرمای سیستم در مسیر انتقال به محیط منتقل میشود. عایقکاری مناسب به حفظ دمای آب و کاهش بار اضافی سیستم کمک میکند.
کاهش افت فشار در مسیر
قطر نامناسب لوله، طول زیاد، زانوییهای متعدد، فیلترهای کثیف و شیرآلات نامتناسب میتوانند افت فشار ایجاد کنند.
در طراحی باید افت فشار کل مسیر محاسبه شود تا پمپ بتواند دبی موردنیاز را در نقطه کاری مناسب تأمین کند.
نصب شیرآلات و تجهیزات کنترلی
شیرهای قطع و وصل، تجهیزات اندازهگیری فشار و دما و سایر اجزای کنترلی باید در محلهایی نصب شوند که امکان دسترسی و سرویس آنها وجود داشته باشد.
نکات برق و کنترل در نصب آیس بانک و پلیت کولر
عملکرد صحیح تجهیزات برودتی بدون سیستم کنترل مناسب دشوار است. کنترلر باید بتواند وضعیت دما، پمپها، کمپرسور و سایر تجهیزات اصلی را براساس طراحی سیستم مدیریت کند.
تابلو برق کنترل مرکزی
تابلو برق باید متناسب با توان و تعداد تجهیزات طراحی شود و حفاظتهای الکتریکی موردنیاز در آن در نظر گرفته شود.
کنترل دمای آب و شیر
سنسورهای دما امکان پایش عملکرد سیستم را فراهم میکنند. اندازهگیری دمای شیر در ورودی و خروجی پلیت کولر، شاخص مهمی برای ارزیابی عملکرد مبدل است.
کنترل پمپها
پمپ باید براساس نیاز مدار و منطق کنترلی سیستم روشن و خاموش شود. حفاظت مناسب در برابر شرایطی مانند کارکرد نامناسب نیز باید در طراحی کنترل لحاظ شود.
کنترل کمپرسور
کمپرسور باید مطابق محدوده کاری و منطق کنترلی سیستم تبرید فعالیت کند. تنظیمات دقیق کنترلر به نوع کمپرسور و طراحی مدار وابسته است.
سنسورها و تجهیزات حفاظتی
سنسورهای دما، کنترل فشار و تجهیزات حفاظتی الکتریکی و برودتی از اجزای مهم سیستم هستند و باید براساس طراحی تجهیزات انتخاب شوند.
هماهنگی عملکرد آیس بانک و پلیت کولر
سیستم کنترل باید بین تولید و ذخیره سرمایش و نیاز واقعی پلیت کولر هماهنگی ایجاد کند. هدف این است که در زمان ورود شیر، سرمایش کافی در مدار وجود داشته باشد و تجهیزات نیز خارج از محدوده کاری خود فعالیت نکنند.

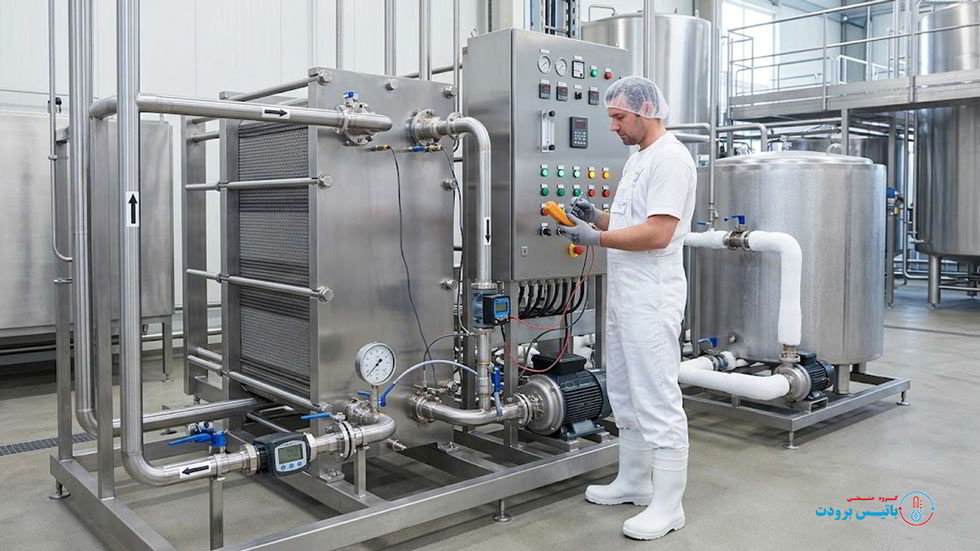

راه اندازی و تست سیستم بعد از نصب
بعد از اتمام نصب، نباید سیستم را مستقیماً وارد بهرهبرداری کامل کرد. ابتدا باید تمام بخشها بهصورت مرحلهای آزمایش شوند.
بررسی نشتی اتصالات
تمام اتصالات مدار شیر، آب سرد و بخشهای مرتبط با سیستم باید از نظر نشتی بررسی شوند.
تست جریان شیر
جریان شیر باید با دبی طراحیشده مقایسه شود تا مشخص شود مسیر انتقال و پلیت کولر بدون گرفتگی یا افت فشار غیرعادی کار میکنند.
تست گردش آب سرد
گردش آب سرد باید بررسی شود و دبی آن با محدوده موردنیاز پلیت کولر مطابقت داشته باشد.
بررسی دمای ورودی و خروجی پلیت کولر
دمای شیر پیش و پس از پلیت کولر باید اندازهگیری شود. اختلاف دما اطلاعات ارزشمندی درباره عملکرد سیستم انتقال حرارت در اختیار اپراتور قرار میدهد.
بررسی عملکرد آیس بانک
وضعیت ذخیره سرمایش، دمای آب و عملکرد تجهیزات تبرید باید بررسی شود.
کنترل عملکرد تابلو برق
تمام فرمانها، سنسورها، پمپها و تجهیزات حفاظتی باید بهصورت جداگانه تست شوند.
ثبت دما و دبی در اولین سیکل کاری
ثبت دادههای اولین سیکل کاری بسیار مفید است. میتوان دمای شیر ورودی، دمای شیر خروجی، دمای آب، دبی و وضعیت تجهیزات را ثبت کرد تا یک مبنای اولیه برای کنترل عملکرد سیستم در آینده ایجاد شود.

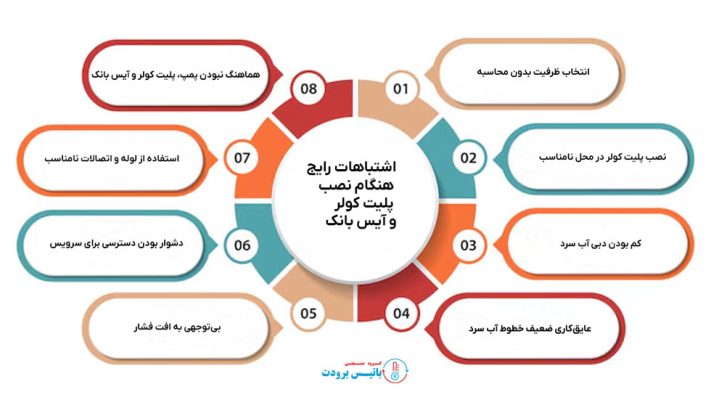

اشتباهات رایج هنگام نصب پلیت کولر و آیس بانک
بسیاری از مشکلات سیستمهای خنک کاری شیر ناشی از انتخاب یک تجهیز ضعیف نیستند؛ بلکه به طراحی یا اجرای نامناسب کل سیستم مربوط میشوند.
انتخاب ظرفیت بدون محاسبه بار سرمایشی
بزرگ یا کوچک بودن ظرفیت تجهیزات بدون محاسبه واقعی میتواند باعث عملکرد نامطلوب و افزایش هزینه سرمایهگذاری یا انرژی شود.
نصب پلیت کولر در محل نامناسب
اگر دسترسی به صفحات و اتصالات دشوار باشد، عملیات شستوشو و سرویس نیز دشوارتر خواهد شد.
کم بودن دبی آب سرد
حتی اگر آیس بانک ظرفیت مناسبی داشته باشد، دبی ناکافی آب در پلیت کولر میتواند عملکرد انتقال حرارت را کاهش دهد.
عایقکاری ضعیف خطوط آب سرد
اتلاف سرمای آب در مسیر باعث افزایش بار سیستم و کاهش اثربخشی سرمایش میشود.
بیتوجهی به افت فشار
انتخاب نادرست قطر لوله یا پمپ میتواند باعث شود جریان واقعی کمتر از مقدار موردنیاز باشد.
دشوار بودن دسترسی برای سرویس
پلیت کولر، فیلترها، پمپ و تجهیزات کنترلی باید به شکلی نصب شوند که عملیات نگهداری بهراحتی انجام شود.
استفاده از لوله و اتصالات نامناسب برای مسیر شیر
در مسیر شیر نمیتوان از هر نوع لوله یا اتصال استفاده کرد. الزامات بهداشتی، قابلیت شستوشو و سازگاری متریال با محصول باید در نظر گرفته شود.
هماهنگ نبودن پمپ، پلیت کولر و آیس بانک
انتخاب جداگانه تجهیزات بدون بررسی عملکرد آنها در کنار یکدیگر یکی از اشتباهات مهم طراحی است.
نگهداری پلیت کولر و آیس بانک بعد از نصب
نصب صحیح پایان کار نیست. برای حفظ راندمان سیستم، برنامه منظم بازرسی و نگهداری ضروری است.
شستوشوی پلیت کولر
پلیت کولر باید مطابق دستورالعمل سازنده و سیستم شستوشوی مورد استفاده تمیز شود. باقیماندن رسوب یا آلودگی روی صفحات میتواند انتقال حرارت را کاهش دهد.
بررسی رسوب صفحات
افزایش افت فشار یا کاهش عملکرد سرمایشی میتواند از نشانههای احتمالی گرفتگی یا رسوب باشد و باید بررسی شود.
بررسی پمپ و اتصالات
صدای غیرعادی، کاهش دبی، لرزش یا نشتی میتواند نشاندهنده وجود مشکل در پمپ یا اتصالات باشد.
کنترل عایق آیس بانک
آسیبدیدگی عایق میتواند انتقال حرارت از محیط به مخزن را افزایش دهد. عایق باید بهصورت دورهای بررسی شود.
بررسی عملکرد سیستم برودتی
کمپرسور، کندانسور، تجهیزات کنترلی و سایر اجزای مدار تبرید باید مطابق برنامه نگهداری سازنده بررسی شوند.
چک لیست نصب پلیت کولر و آیس بانک در دامداری
| مرحله | مورد بررسی |
|---|---|
| 1 | تعیین حجم و دبی واقعی شیر |
| 2 | محاسبه بار سرمایشی |
| 3 | انتخاب ظرفیت پلیت کولر |
| 4 | انتخاب ظرفیت آیس بانک |
| 5 | تعیین محل نصب تجهیزات |
| 6 | طراحی مسیر شیر |
| 7 | طراحی مدار آب سرد |
| 8 | انتخاب پمپ مناسب |
| 9 | اجرای عایقکاری خطوط سرد |
| 10 | نصب تجهیزات کنترلی |
| 11 | تست نشتی |
| 12 | تست دبی شیر و آب |
| 13 | اندازهگیری دمای ورودی و خروجی |
| 14 | تست عملکرد آیس بانک |
| 15 | ثبت اطلاعات اولین سیکل کاری |
سوالات متداول درباره نصب پلیت کولر و آیس بانک در دامداری
پلیت کولر در دامداری کجا نصب میشود؟
در سیستمهای پیشسردکننده شیر، پلیت کولر معمولاً در مسیر انتقال شیر و پیش از مخزن شیر قرار میگیرد تا بخشی از گرمای شیر قبل از ورود به مخزن گرفته شود. محل دقیق نصب باید براساس نقشه سیستم و دستورالعمل سازنده تعیین شود.
آیا پلیت کولر باید قبل از مخزن شیر نصب شود؟
اگر پلیت کولر برای پیشسرد کردن شیر استفاده شود، قرارگیری آن پیش از مخزن معمول است. هدف این است که شیر قبل از ورود به مخزن تا حد امکان خنک شود.
آیس بانک چه ارتباطی با پلیت کولر دارد؟
آیس بانک انرژی سرمایی موردنیاز مدار آب سرد را ذخیره میکند و پلیت کولر از این آب سرد برای انتقال حرارت از شیر استفاده میکند. بنابراین این دو تجهیز در یک سیستم میتوانند مکمل یکدیگر باشند.
ظرفیت آیس بانک دامداری چگونه محاسبه میشود؟
ظرفیت آیس بانک باید بر اساس بار سرمایشی، حجم شیر، دمای اولیه و هدف خنکسازی، زمان شیردوشی و الگوی مصرف سرمایش محاسبه شود. تعداد دام بهتنهایی معیار دقیقی برای تعیین ظرفیت نیست.
ظرفیت پلیت کولر را بر اساس تعداد دام انتخاب کنیم یا حجم شیر؟
معیار اصلی باید حجم و دبی واقعی شیر در زمان شیردوشی باشد. تعداد دام میتواند برای برآورد اولیه استفاده شود، اما انتخاب نهایی نیازمند اطلاعات دقیقتر از تولید شیر و شرایط کاری است.
برای اتصال آیس بانک به پلیت کولر چه نوع لولهکشی لازم است؟
لولهکشی باید متناسب با دبی آب سرد، فشار کاری، افت فشار و شرایط دمایی مدار طراحی شود. خطوط آب سرد نیز برای جلوگیری از جذب گرمای محیط باید عایقکاری مناسبی داشته باشند.
آیا لولههای مسیر شیر باید استیل باشند؟
برای مسیرهای تماس مستقیم با شیر، استفاده از متریال مناسب صنایع غذایی اهمیت دارد و استیل ضدزنگ گرید مناسب یکی از گزینههای رایج در تجهیزات لبنی است. انتخاب گرید و مشخصات نهایی باید براساس استاندارد و طراحی پروژه انجام شود.
دبی آب سرد پلیت کولر چقدر باید باشد؟
دبی ثابت و یکسانی برای تمام پلیت کولرها وجود ندارد. مقدار مناسب باید براساس مشخصات فنی مدل موردنظر، ظرفیت انتقال حرارت، دبی شیر و طراحی مدار تعیین شود.
چرا پلیت کولر بهخوبی شیر را خنک نمیکند؟
علل احتمالی شامل دبی ناکافی آب سرد، دمای نامناسب آب، رسوب صفحات، ظرفیت ناکافی مبدل، گرفتگی فیلتر، افت فشار زیاد یا مشکل در مدار تبرید است. برای تشخیص دقیق باید دما و دبی در نقاط مختلف سیستم اندازهگیری شود.
بعد از نصب پلیت کولر چه تستهایی باید انجام شود؟
حداقل باید نشتی اتصالات، دبی شیر و آب سرد، دمای ورودی و خروجی پلیت کولر، عملکرد آیس بانک، پمپها و تجهیزات کنترلی بررسی شود. ثبت این اطلاعات در اولین سیکل کاری نیز برای ارزیابیهای بعدی مفید است.
جمعبندی
نصب پلیت کولر و آیس بانک در دامداری یک فرایند چندبخشی است که باید از مرحله ظرفیتسنجی و جانمایی تا لولهکشی، کنترل، راهاندازی و نگهداری بهصورت یکپارچه طراحی شود. پلیت کولر مسئول انتقال حرارت از شیر به سیال سرد است و آیس بانک انرژی سرمایی موردنیاز این مدار را تأمین و ذخیره میکند.
برای رسیدن به عملکرد مطلوب، نمیتوان تنها به ظرفیت اسمی یک تجهیز توجه کرد. حجم و دبی شیر، دمای اولیه، بار سرمایشی، ظرفیت آیس بانک، دبی آب سرد، افت فشار، عایقکاری و نحوه کنترل تجهیزات باید در کنار یکدیگر بررسی شوند. همچنین اجرای مسیر شیر با تجهیزات بهداشتی و فراهم کردن دسترسی مناسب برای شستوشو و سرویس، بخش مهمی از طراحی سیستم است.
در نهایت، بهترین سیستم لزوماً سیستمی با بزرگترین آیس بانک یا پلیت کولر نیست؛ بلکه سیستمی است که تمام اجزای آن متناسب با شرایط واقعی دامداری طراحی و با یکدیگر هماهنگ شده باشند.
