آیس بانک یا مخزن ذخیره سرمایش، سیستمی است که با تولید و ذخیره یخ یا سرمایش در یک بازه زمانی، امکان استفاده از انرژی سرمایشی ذخیره شده را در زمان مورد نیاز فراهم می‌کند. با وجود یکسان بودن اصل عملکرد، آیس بانک مورد استفاده در صنایع لبنی با آیس بانک ساختمانی و تجاری از نظر هدف طراحی، الگوی بار سرمایشی، نحوه انتقال حرارت، ظرفیت گذاری و شرایط بهره برداری تفاوت‌هایی دارد.
در صنایع لبنی، آیس بانک معمولاً برای تأمین سرمایش سریع و پایدار شیر و برخی فرآیندهای تولید استفاده می‌شود؛ در حالی که در ساختمان‌های تجاری، هدف اصلی از ذخیره سازی سرمایش، انتقال بخشی از بار سرمایشی از ساعات اوج مصرف به ساعات کم‌باری و مدیریت مصرف انرژی است. مطالعات انجام شده روی هر دو کاربرد نیز نشان می‌دهند که مشخصات بار و شیوه بهره‌برداری، نقش مهمی در طراحی و توجیه اقتصادی آیس بانک دارند.

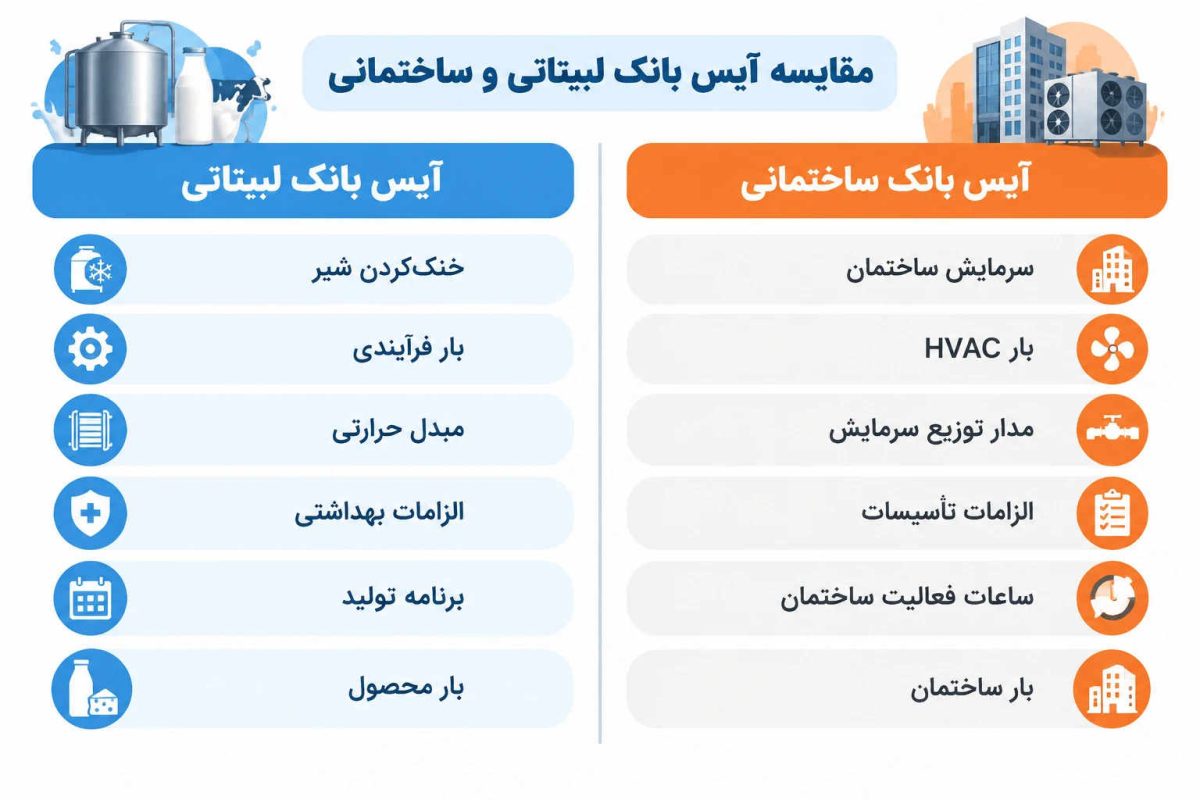

تفاوت آیس بانک لبنیات و ساختمانی در یک نگاه
| معیار مقایسه | آیس بانک لبنیات | آیس بانک ساختمانی و تجاری |
|---|---|---|
| هدف اصلی | تأمین سرمایش موردنیاز فرآیند و خنک‌کردن شیر | ذخیره انرژی سرمایشی و مدیریت بار ساختمان |
| کاربرد اصلی | دامداری‌ها، کارخانه‌های لبنی و صنایع غذایی | ساختمان‌های اداری، تجاری، هتل‌ها و مراکز بزرگ |
| نوع بار سرمایشی | فرآیندی و وابسته به ورود و پردازش محصول | وابسته به ساعات کاری، شرایط محیطی و بار HVAC |
| روش استفاده از سرمای ذخیره‌شده | خنک‌کردن محصول یا آب مورد استفاده در فرآیند | تأمین بخشی از بار سرمایش ساختمان |
| اهمیت سرعت خنک‌سازی | بسیار بالا | معمولاً تابع نیاز سیستم تهویه |
| مدیریت بار پیک | مهم | یکی از اهداف اصلی |
| الزامات بهداشتی | بسیار مهم | وابسته به نوع کاربرد و معمولاً محدودتر |
| تجهیزات انتقال حرارت | معمولاً مبدل حرارتی برای انتقال سرمایش به محصول | مبدل‌ها و مدار آب سرد/سیال انتقال حرارت سیستم HVAC |
| ظرفیت‌گذاری | بر اساس بار فرآیند و مقدار محصول | بر اساس پروفایل بار سرمایشی ساختمان |
| توجیه اقتصادی | وابسته به فرآیند، بار سرمایشی و تعرفه انرژی | به‌شدت وابسته به بار ساختمان، تعرفه برق و استراتژی بهره‌برداری |
بنابراین نمی‌توان صرفاً به دلیل استفاده از «یخ» یا «ذخیره سرمایش» این دو سیستم را کاملاً یکسان در نظر گرفت. اصل فناوری مشترک است، اما طراحی سیستم باید بر اساس نوع بار و کاربرد نهایی انجام شود.

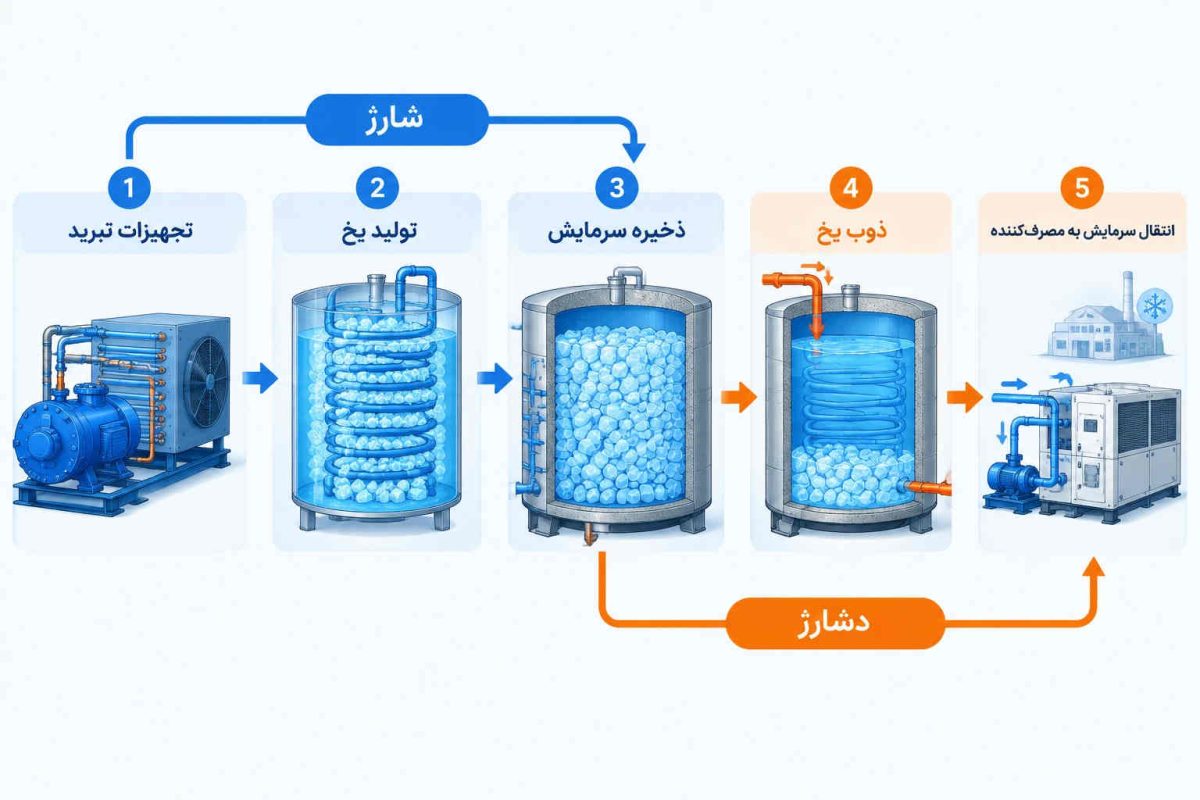

آیس بانک چیست و چگونه کار می‌کند؟
آیس بانک یکی از روش‌های ذخیره سازی انرژی حرارتی سرمایشی است. در این سیستم، تجهیزات تبرید در زمانی که نیاز مستقیم به سرمایش کمتر است، انرژی سرمایشی را در قالب یخ ذخیره می‌کنند. سپس در زمان افزایش تقاضا، سرمای ذخیره شده آزاد شده و به کاهش بار سیستم سرمایش کمک می‌کند.
در سیستم‌های ذخیره سرمایش ساختمان، آیس بانک می‌تواند مانند یک «باتری سرمایشی» عمل کند؛ یعنی در ساعات کم مصرف شارژ شود و در زمان افزایش بار سرمایشی مورد استفاده قرار گیرد.
برای آشنایی بیشتر با ساختار، عملکرد و کاربردهای این سیستم می‌توانید راهنمای کامل آیس بانک را مطالعه کنید.
آیس بانک چگونه انرژی سرمایشی را ذخیره می‌کند؟
در یک سیستم معمولی، کمپرسور و سایر اجزای مدار تبرید، سرمایش مورد نیاز مصرف کننده را در همان لحظه تولید می‌کنند. اما در آیس بانک، بخشی از ظرفیت سرمایشی برای تولید یخ اختصاص پیدا می‌کند.
با تشکیل یخ، انرژی سرمایشی به صورت انرژی نهفته ذخیره می‌شود. زمانی که بار سرمایشی افزایش پیدا می‌کند، یخ ذخیره شده ذوب شده و سرمایش مورد نیاز مدار را تأمین می‌کند.
این روش باعث می‌شود تولید سرمایش و زمان مصرف آن الزاماً یکسان نباشند. به همین دلیل آیس بانک برای کاربردهایی که بین زمان تولید سرمایش و زمان مصرف آن اختلاف وجود دارد، اهمیت ویژه‌ای پیدا می‌کند.
تفاوت شارژ و دشارژ در آیس بانک چیست؟
شارژ آیس بانک به مرحله‌ای گفته می‌شود که سیستم تبرید برای تولید و ذخیره یخ یا انرژی سرمایشی کار می‌کند.
در مقابل، دشارژ آیس بانک زمانی اتفاق می‌افتد که سرمای ذخیره شده برای پاسخ گویی به بار سرمایشی مصرف می‌شود.
در ساختمان‌های تجاری، این فرآیند معمولاً برای انتقال بخشی از سرمایش از ساعات کم باری به ساعات اوج مصرف انجام می‌شود. پژوهش‌های مربوط به ساختمان‌های تجاری نشان داده‌اند که زمان بندی مناسب شارژ و دشارژ و کنترل تجهیزات، از عوامل مهم در عملکرد و صرفه جویی اقتصادی سیستم‌های ذخیره سرمایش هستند.
در صنایع لبنی نیز می‌توان از فاصله زمانی بین دوره‌های تولید یا دوشش شیر و زمان مصرف سرمایش برای ذخیره سازی انرژی استفاده کرد.

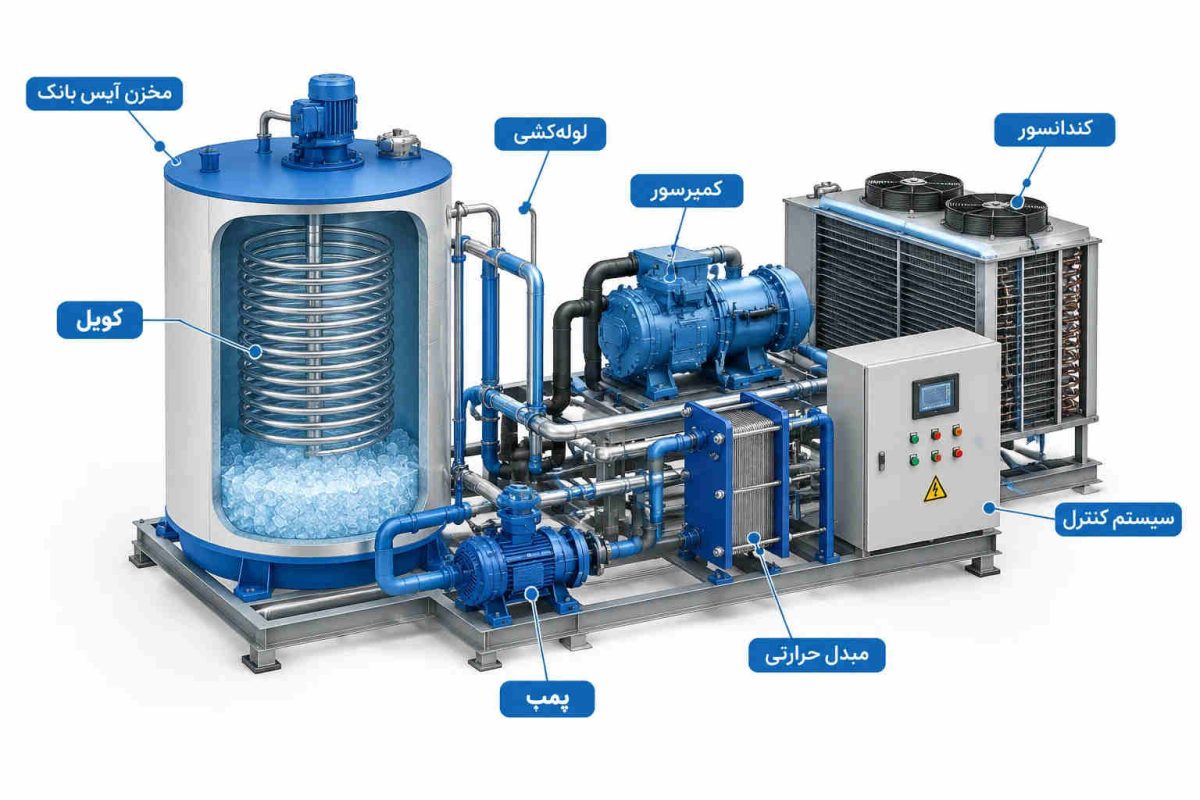

اجزای اصلی سیستم آیس بانک کدامند؟
اجزای دقیق به نوع سیستم و روش طراحی بستگی دارد، اما یک آیس بانک معمولاً از بخش‌هایی مانند موارد زیر تشکیل می‌شود:
- مخزن ذخیره سرمایش
- کویل یا مبدل حرارتی
- کمپرسور
- کندانسور
- تجهیزات انبساط
- پمپ‌های گردش سیال
- لوله کشی و عایق کاری
- تجهیزات اندازه گیری و کنترل
تفاوت اصلی در کاربردهای مختلف، بیشتر در نحوه اتصال این اجزا به بار مصرف کننده، نوع سیال، دمای کاری، ظرفیت ذخیره و استراتژی کنترل دیده می‌شود.
آیس بانک لبنیات چیست؟
آیس بانک لبنیات سیستمی برای ذخیره سرمایش و تأمین سرمای مورد نیاز فرآیندهای صنایع لبنی است. یکی از کاربردهای مهم آن، تولید آب سرد برای خنک کردن شیر پس از دوشش یا در مراحل مختلف فرآوری است.
به عنوان نمونه در یک پژوهش مربوط به طراحی آیس بانک برای خنک کردن شیر، هدف سیستم ایجاد ظرفیت حرارتی برای خنک سازی سریع شیر پس از دوشش عنوان شده است. این پژوهش همچنین نشان داده است که می‌توان ظرفیت آیس بانک را بر اساس موازنه جرم و انرژی و بار حرارتی فرآیند تعیین کرد.
در سیستم‌های خنک کاری صنایع لبنی، آیس بانک شیر می‌تواند برای ذخیره سرمایش و تأمین سرمای موردنیاز فرآیند خنک‌سازی مورد استفاده قرار گیرد.

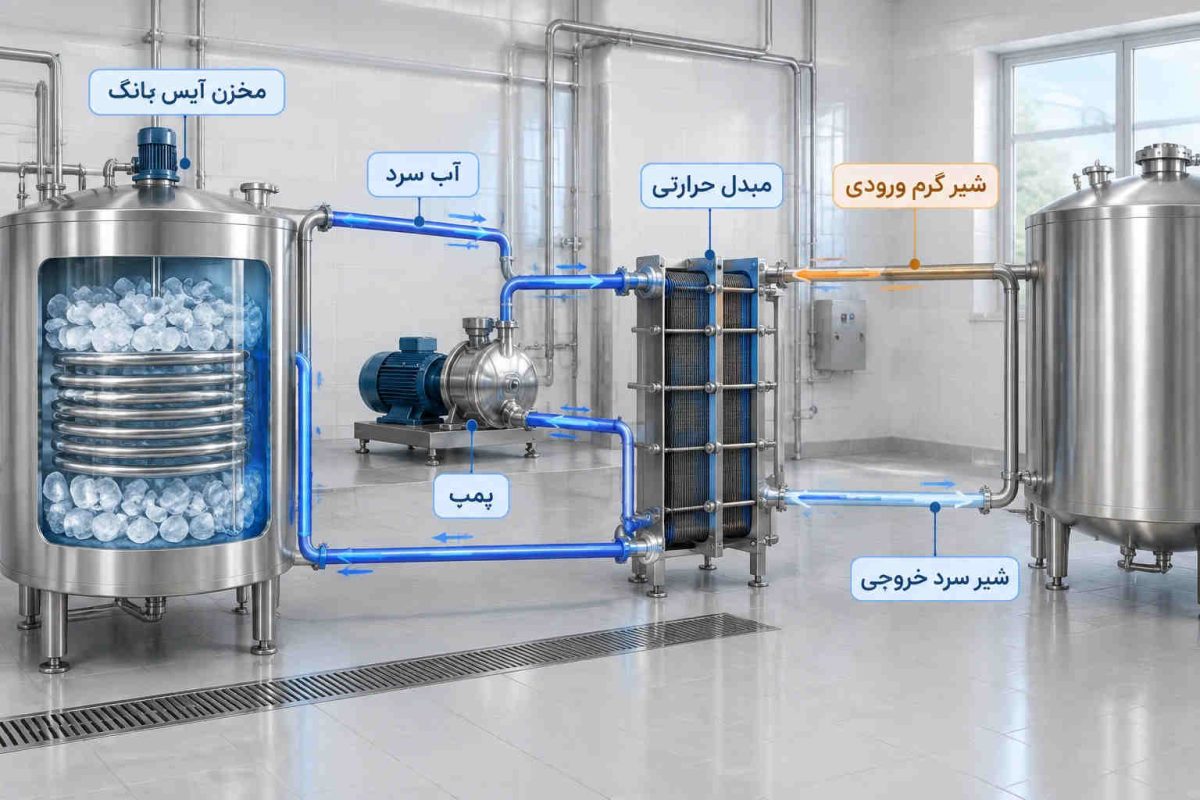

آیس بانک در خنک‌کردن شیر چه کاربردی دارد؟
شیر پس از دوشش یا ورود به خط تولید، برای حفظ کیفیت محصول باید در شرایط مناسب و در مدت زمان مناسب خنک شود. به همین دلیل، سیستم سرمایش صنایع لبنی باید بتواند در زمان ایجاد بار سرمایشی، ظرفیت کافی برای انتقال حرارت داشته باشد.
آیس بانک این امکان را فراهم می‌کند که بخشی از سرمایش از قبل ذخیره شده باشد و هنگام افزایش بار، در اختیار سیستم قرار گیرد.
در یک مطالعه درباره آیس بانک صنعت لبنیات، از آب سرد برای کاهش دمای شیر و همچنین خنک کاری در فرآیند پاستوریزاسیون استفاده شده است. این مطالعه همچنین به متغیر بودن بار سرمایشی در طول روز اشاره می‌کند؛ زیرا مقدار و دمای شیر ورودی ثابت نیست.
انتخاب تجهیزات مناسب برای خنک‌سازی شیر، از جمله شیر سرد کن دامداری، باید متناسب با حجم شیر، سرعت موردنیاز برای کاهش دما و شرایط بهره‌برداری انجام شود.
نقش آب سرد و مبدل حرارتی در آیس بانک لبنیات
در بسیاری از سیستم‌های لبنیاتی، آب سرد یا یک سیال واسط، سرمای ذخیره شده را به مبدل حرارتی منتقل می‌کند. مبدل حرارتی نیز وظیفه انتقال گرما از شیر به مدار سرمایش را بر عهده دارد.
این روش اهمیت زیادی دارد، زیرا سیستم سرمایش و محصول غذایی نباید الزاماً در یک مدار مستقیم قرار بگیرند. طراحی مبدل حرارتی باید متناسب با دبی، اختلاف دما، جنس تجهیزات، الزامات بهداشتی و شرایط فرآیند انجام شود.
در پروژه‌های صنعتی لبنی نیز استفاده از آیس بانک و هیدروکولر برای تولید آب سرد و انتقال سرمایش به فرآیند خنک سازی شیر بررسی شده است.
در پروژه‌های لبنیاتی، نحوه طراحی و اتصال پلیت کولر و آیس بانک باید بر اساس بار سرمایشی، دبی شیر و شرایط فرآیند تعیین شود.
چرا سرعت خنک سازی در صنایع لبنی اهمیت دارد؟
شیر یک محصول فساد پذیر است و کنترل دما بخش مهمی از مدیریت کیفیت آن محسوب می‌شود. پژوهش‌های مربوط به خنک سازی شیر نیز کاهش دما را برای کنترل فعالیت‌های میکروبی و آنزیمی محصول مهم می‌دانند.
به همین دلیل، در آیس بانک لبنیاتی صرفاً مقدار انرژی ذخیره شده مهم نیست؛ بلکه توانایی سیستم برای تأمین سرمایش در زمان مناسب و متناسب با بار فرآیند نیز اهمیت دارد.
آیس بانک ساختمانی و تجاری چیست؟
آیس بانک ساختمانی یا سیستم ذخیره انرژی سرمایشی در ساختمان، با هدف ذخیره سرمایش و استفاده از آن در زمان افزایش تقاضا مورد استفاده قرار می‌گیرد.
در این کاربرد، سیستم ذخیره سرمایش معمولاً در کنار تجهیزات اصلی سرمایش ساختمان مانند چیلر و مدار توزیع سرمایش قرار می‌گیرد. هدف این نیست که صرفاً برای یک محصول مشخص سرمایش ایجاد شود؛ بلکه باید بخشی از نیاز سرمایشی ساختمان در طول یک دوره زمانی تأمین شود.
کاربرد آیس بانک در سیستم HVAC
در ساختمان‌های تجاری، سیستم HVAC مسئول تأمین شرایط مناسب دما و کیفیت هوای فضا است. در ساعات گرم یا زمان حضور تعداد زیادی از افراد، بار سرمایشی می‌تواند افزایش پیدا کند.
آیس بانک می‌تواند بخشی از این نیاز را از طریق سرمای ذخیره شده تأمین کند. در نتیجه، تجهیزات سرمایشی می‌توانند در زمان‌های مشخصی با ظرفیت متفاوتی نسبت به حالت بدون ذخیره سازی کار کنند.
سیستم‌های تجاری مانند مخازن ذخیره انرژی حرارتی CALMAC نیز بر همین مفهوم بنا شده‌اند؛ یعنی ذخیره انرژی سرمایشی به شکل یخ در زمان کم‌باری و استفاده از آن برای سرمایش ساختمان در زمان اوج تقاضا.
نقش آیس بانک در کاهش بار سرمایشی پیک
یکی از مهم‌ترین دلایل استفاده از آیس بانک در ساختمان‌های تجاری، جابجایی بار سرمایشی است. به جای اینکه تمام سرمایش مورد نیاز ساختمان در ساعات اوج مصرف توسط تجهیزات تبرید تولید شود، بخشی از آن می‌تواند پیش‌تر ذخیره شده باشد.
مطالعات انجام‌شده روی سیستم‌های ذخیره سرمایش ساختمان نشان داده‌اند که این فناوری می‌تواند بار اوج سرمایشی را جابه‌جا کند؛ البته میزان صرفه جویی اقتصادی به عواملی مانند الگوی بار، استراتژی شارژ و دشارژ و تعرفه برق بستگی دارد.
کاربرد آیس بانک در ساختمان‌های اداری و تجاری
آیس بانک می‌تواند در ساختمان‌هایی مانند مراکز تجاری، ادارات، هتل‌ها و مجموعه‌هایی که بار سرمایشی قابل توجه و الگوی مصرف مشخص دارند، مورد بررسی قرار گیرد.
با این حال، استفاده از آیس بانک لزوماً در هر ساختمانی اقتصادی نیست. مطالعات اقتصادی نشان داده‌اند که نوع ساختمان، اقلیم، استراتژی ذخیره سازی و تعرفه انرژی می‌توانند بر توجیه اقتصادی سیستم تأثیر قابل توجهی داشته باشند.
تفاوت آیس بانک لبنیات با آیس بانک ساختمانی و تجاری چیست؟
اگرچه هر دو سیستم از اصل ذخیره سازی انرژی سرمایشی استفاده می‌کنند، تفاوت اصلی آن‌ها در نوع بار، هدف مصرف سرمایش و نحوه طراحی سیستم است.
تفاوت هدف استفاده از آیس بانک
در صنایع لبنی، هدف اصلی می‌تواند تأمین سرمایش لازم برای خنک‌کردن شیر یا فرآیندهای تولید باشد.
در ساختمان تجاری، هدف اصلی معمولاً مدیریت بار سرمایشی و انتقال مصرف انرژی به زمان مناسب‌تر است.
بنابراین در کاربرد لبنیاتی، فرآیند تولید محصول نقش تعیین کننده‌ای در طراحی دارد؛ اما در ساختمان، پروفایل مصرف HVAC و ساعات فعالیت ساختمان اهمیت بیشتری پیدا می‌کند.
تفاوت بار سرمایشی در صنایع لبنی و ساختمان
بار سرمایشی کارخانه لبنیات می‌تواند تحت تأثیر مقدار شیر ورودی، دمای اولیه محصول، زمان فرآوری، پاستوریزاسیون و سایر فرآیندها تغییر کند.
در یک مطالعه مربوط به آیس بانک لبنیاتی، متغیر بودن مقدار و دمای شیر ورودی به عنوان یکی از عوامل مؤثر بر تغییر بار سرمایشی مطرح شده است.
در ساختمان تجاری، بار سرمایشی بیشتر تحت تأثیر عواملی مانند دمای بیرون، تابش خورشید، تعداد افراد، تجهیزات داخلی، ساعات کاری و عملکرد سیستم HVAC قرار دارد.
تفاوت دمای کاری
دمای مورد نیاز در هر سیستم به فرآیند و طراحی بستگی دارد و نمی‌توان یک عدد ثابت را برای تمام آیس بانک‌های لبنیاتی یا ساختمانی تعیین کرد.
در کاربرد لبنیاتی، دمای آب یا سیال سرمایشی باید با دمای موردنیاز محصول و مبدل حرارتی هماهنگ شود. برای نمونه، یک مطالعه صنعتی در صنعت لبنیات استفاده از آب سرد نزدیک به صفر درجه برای خنک کاری را بررسی کرده است.
در سیستم‌های ساختمانی نیز دمای مدار سرمایش بر اساس نیاز HVAC، نوع سیستم توزیع و طراحی چیلر و مبدل‌ها تعیین می‌شود. بنابراین مقایسه درست باید بر اساس دمای طراحی هر پروژه انجام شود، نه یک دمای ثابت و عمومی.
تفاوت سیال واسط و انتقال حرارت
در آیس بانک لبنیاتی، انتقال سرمایش به محصول اهمیت ویژه‌ای دارد و معمولاً مبدل حرارتی نقش مهمی در جدا نگه داشتن مدار سرمایش از محصول دارد.
در ساختمان، سرمایش ذخیره شده از طریق مدار توزیع سرمایش به تجهیزات HVAC منتقل می‌شود.
نوع سیال واسط نیز به طراحی سیستم، دمای کاری، الزامات پروژه و تجهیزات مورد استفاده بستگی دارد؛ بنابراین استفاده از یک سیال مشخص را نمی‌توان به همه سیستم‌ها تعمیم داد.
تفاوت تجهیزات و مدار سرمایش
هر دو سیستم می‌توانند تجهیزاتی مانند کمپرسور، کندانسور، مخزن، کویل، پمپ و سیستم کنترل داشته باشند؛ اما نحوه آرایش و ظرفیت تجهیزات متفاوت است.
در سیستم لبنیاتی، مبدل حرارتی و تجهیزات فرآیندی اهمیت ویژه‌ای دارند؛ زیرا سرمایش باید به محصول منتقل شود.
در ساختمان، آیس بانک معمولاً در کنار چیلر و مدار HVAC قرار می‌گیرد و باید با سیستم توزیع سرمایش ساختمان هماهنگ باشد.

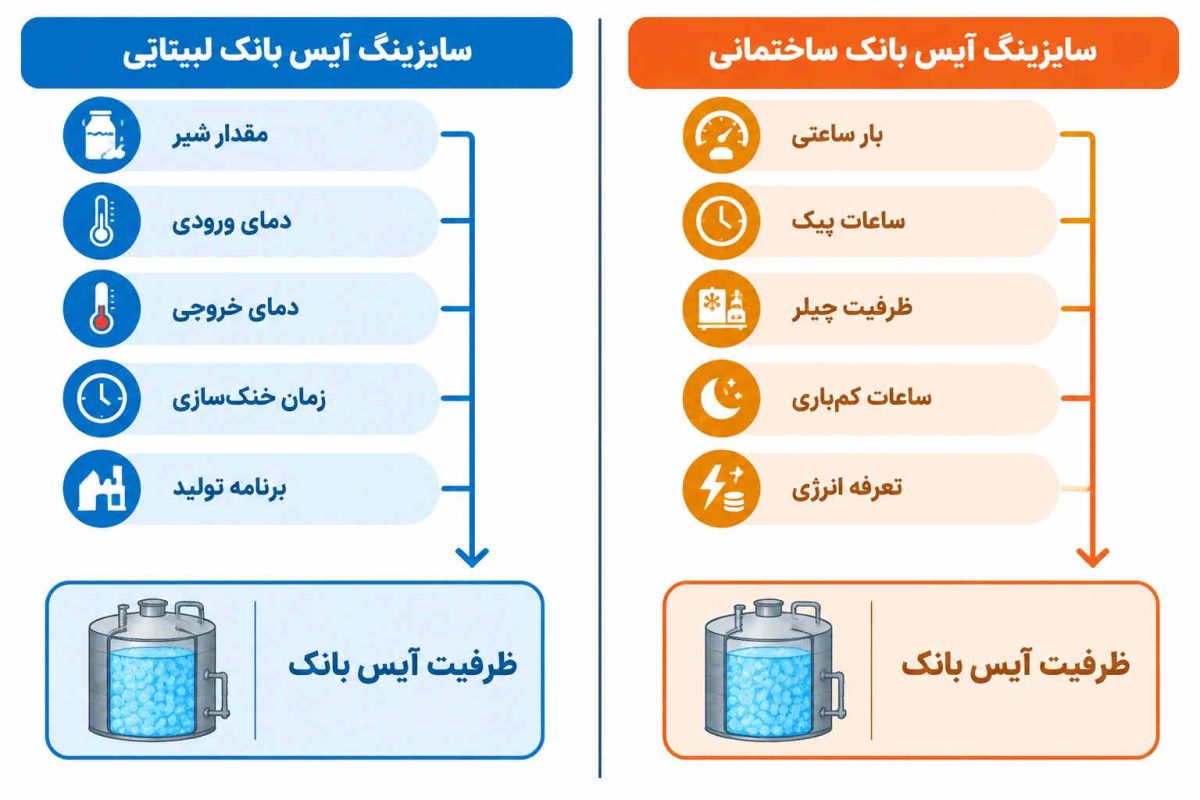

تفاوت ظرفیت و نحوه سایزینگ
ظرفیت آیس بانک باید بر اساس بار واقعی پروژه تعیین شود.
برای یک کارخانه لبنیات، عواملی مانند مقدار محصول، دمای ورودی، دمای خروجی، زمان خنک سازی و الگوی تولید اهمیت دارند. پژوهش انجام شده درباره آیس بانک شیر نیز نشان داده است که موازنه انرژی و بار حرارتی فرآیند می‌تواند مبنای تعیین ظرفیت سیستم باشد.
در ساختمان، بار سرمایشی ساعتی، مدت زمان اوج، ظرفیت چیلر، ساعات کم باری و استراتژی ذخیره سازی از عوامل مهم هستند.
به همین دلیل، انتخاب ظرفیت آیس بانک صرفاً بر اساس متراژ ساختمان یا حجم مخزن انجام نمی‌شود.
تفاوت سیستم کنترل و شارژ و دشارژ
در هر دو کاربرد، کنترل صحیح شارژ و دشارژ اهمیت دارد، اما منطق کنترل می‌تواند متفاوت باشد.
در ساختمان تجاری، سیستم کنترل باید با برنامه کاری ساختمان، بار HVAC و تعرفه انرژی هماهنگ شود. پژوهش‌های مربوط به ساختمان‌های تجاری نیز زمان‌بندی و کنترل شارژ و دشارژ را از عوامل مؤثر بر عملکرد سیستم دانسته‌اند.
در صنایع لبنی، کنترل سیستم بیشتر باید با برنامه تولید، ورود محصول و نیاز فرآیندی هماهنگ شود.
تفاوت الزامات بهداشتی
این یکی از مهم‌ترین تفاوت‌های دو کاربرد است.
در صنایع لبنی، هر تجهیزی که به‌صورت مستقیم یا غیرمستقیم در فرآیند تولید و خنک‌کاری محصول نقش دارد باید با الزامات بهداشتی و فرآیند تولید سازگار باشد.
در ساختمان تجاری، چنین الزامات مرتبط با محصول غذایی وجود ندارد و طراحی بیشتر بر عملکرد، ایمنی، راندمان و نگهداری سیستم HVAC تمرکز دارد.
تفاوت محل نصب و فضای موردنیاز
محل نصب آیس بانک باید متناسب با ظرفیت، وزن مخزن، تجهیزات جانبی، مسیر لوله‌کشی، دسترسی برای سرویس و الزامات ایمنی انتخاب شود.
در کارخانه لبنیات، محل نصب باید با خط تولید، مبدل‌های حرارتی و شبکه سرمایش فرآیند هماهنگ باشد.
در ساختمان تجاری نیز آیس بانک باید با فضای تأسیسات، چیلرها و شبکه توزیع سرمایش سازگار باشد.
تفاوت هزینه اولیه و هزینه بهره‌برداری
هزینه اولیه آیس بانک تنها به قیمت مخزن محدود نمی‌شود و تجهیزاتی مانند سیستم تبرید، مبدل‌ها، پمپ‌ها، کنترلرها، لوله‌کشی و زیرساخت نصب نیز باید در نظر گرفته شوند.
از طرف دیگر، صرفه‌جویی در هزینه انرژی نیز قطعی و یکسان نیست. مطالعات ساختمان نشان داده‌اند که توجیه اقتصادی ذخیره‌سازی سرمایش به عواملی مانند اقلیم، تعرفه برق، نوع ساختمان و استراتژی بهره‌برداری وابسته است.
در صنایع لبنی نیز باید بار واقعی فرآیند و الگوی استفاده از سرمایش در محاسبات اقتصادی وارد شود.
برای برآورد قیمت آیس بانک باید علاوه بر ظرفیت مخزن، تجهیزات تبرید، مبدل‌ها، پمپ‌ها، سیستم کنترل و هزینه نصب نیز در نظر گرفته شود.
علاوه بر طراحی صحیح، نگهداری و سرویس دوره‌ای آیس بانک نیز برای حفظ عملکرد تجهیزات و جلوگیری از افت راندمان اهمیت دارد.
جدول مقایسه آیس بانک لبنیات و ساختمانی
| فاکتور | آیس بانک لبنیات | آیس بانک ساختمانی و تجاری |
|---|---|---|
| کاربرد | صنایع لبنی و فرآیندهای غذایی | HVAC و سرمایش ساختمان |
| هدف | تأمین سرمایش فرآیند و محصول | مدیریت و ذخیره انرژی سرمایشی |
| بار سرمایشی | وابسته به فرآیند تولید | وابسته به بار ساختمان |
| مصرف سرمایش | محصول، آب فرآیند یا فرآیند تولید | فضا و تجهیزات HVAC |
| نقش مبدل حرارتی | بسیار مهم | بسته به معماری سیستم |
| الزامات بهداشتی | بالا | معمولاً محدودتر |
| معیار اصلی سایزینگ | بار فرآیند | پروفایل بار ساختمان |
| زمان شارژ | بر اساس برنامه تولید و بار | معمولاً در ساعات کم‌باری |
| زمان دشارژ | هنگام نیاز فرآیند | هنگام افزایش بار سرمایشی |
| عامل اقتصادی مهم | الگوی تولید و مصرف انرژی | تعرفه، پیک مصرف و پروفایل بار |
| امکان استفاده متقابل | نیازمند بررسی مهندسی | نیازمند بررسی مهندسی |
آیا آیس بانک لبنیات و ساختمانی از نظر ساختار یکسان هستند؟
خیر. اصل فناوری مشابه است، اما سیستم نهایی الزاماً یکسان نیست. هر دو سیستم از یک مفهوم مشترک یعنی ذخیره انرژی سرمایشی استفاده می‌کنند، اما نوع بار مصرف کننده تعیین می‌کند که مخزن، کویل، مبدل، ظرفیت تبرید، مدار سیال و سیستم کنترل چگونه طراحی شوند.
شباهت‌های آیس بانک لبنیاتی و ساختمانی
مهم‌ترین شباهت‌ها عبارتند از:
- ذخیره سازی انرژی سرمایشی
- استفاده از یخ یا سرمای ذخیره شده
- نیاز به تجهیزات تبرید
- وجود مدار انتقال حرارت
- امکان شارژ و دشارژ
- نیاز به سیستم کنترل
- وابستگی عملکرد به ظرفیت و پروفایل بار
بنابراین می‌توان گفت فناوری پایه مشابه است، اما کاربرد نهایی متفاوت است.
تفاوت‌های اساسی در طراحی آیس بانک
تفاوت طراحی از جایی شروع می‌شود که مشخصات بار مصرف کننده تعیین شود. برای مثال، در کارخانه لبنیات باید مشخص شود چه مقدار شیر، با چه دمایی و در چه بازه‌ای وارد فرآیند می‌شود و چه میزان سرمایش باید در چه مدت تأمین شود.
در ساختمان، محاسبات بر اساس بار ساعتی سرمایش، شرایط اقلیمی، ساعات فعالیت، ظرفیت تجهیزات HVAC و استراتژی ذخیره سازی انجام می‌شود. بنابراین طراحی آیس بانک باید پروژه‌محور باشد.
آیا می‌توان آیس بانک لبنیات را برای ساختمان استفاده کرد؟
از نظر اصول فنی، نمی‌توان صرفاً به دلیل یکسان بودن فناوری ذخیره یخ، یک آیس بانک لبنیاتی را بدون بررسی برای ساختمان استفاده کرد.
نوع مخزن، ظرفیت، دمای کاری، مدار سیال، تجهیزات تبرید، مبدل حرارتی، کنترل و نحوه اتصال به سیستم مصرف کننده باید بررسی شود.
همین موضوع درباره استفاده از یک سیستم ساختمانی در کارخانه لبنیات نیز صدق می‌کند. در کاربرد غذایی، الزامات فرآیند و بهداشت نیز به طراحی اضافه می‌شوند.
کدام آیس بانک برای هر کاربرد مناسب‌تر است؟
انتخاب بین آیس بانک لبنیاتی و ساختمانی در واقع انتخاب بین دو محصول کاملاً جدا نیست؛ بلکه انتخاب سیستم ذخیره سرمایشی متناسب با بار مصرف کننده است.
آیس بانک مناسب برای کارخانه لبنیات
برای کارخانه یا مجموعه لبنیاتی، سیستم باید بتواند بار سرمایشی فرآیند را پوشش دهد و با تجهیزات تولید، مبدل حرارتی و الزامات بهداشتی هماهنگ باشد.
مقدار شیر، دمای اولیه و نهایی، زمان خنک سازی، فرآیند پاستوریزاسیون و برنامه تولید از اطلاعات مهم برای طراحی هستند.
آیس بانک مناسب برای ساختمان تجاری
در ساختمان تجاری، سیستم باید با چیلر، مدار HVAC و پروفایل بار ساختمان هماهنگ باشد.
ساختمان‌هایی با بار سرمایشی قابل توجه و اختلاف مشخص بین ساعات کم باری و اوج مصرف، می‌توانند گزینه مناسب‌تری برای بررسی اقتصادی ذخیره سرمایش باشند. البته نتیجه نهایی به تعرفه انرژی، اقلیم و استراتژی کنترل بستگی دارد.
چه زمانی استفاده از آیس بانک توجیه اقتصادی دارد؟
آیس بانک زمانی می‌تواند توجیه اقتصادی مناسبی داشته باشد که هزینه و مزایای سیستم در یک تحلیل واقعی بررسی شود.
مهم‌ترین عوامل عبارتند از:
الگوی بار سرمایشی، تعرفه برق، اختلاف قیمت ساعات مختلف، ظرفیت تجهیزات موجود، مدت زمان استفاده از ذخیره سرمایش، هزینه سرمایه گذاری و هزینه نگهداری.
بنابراین نمی‌توان گفت آیس بانک همیشه باعث کاهش هزینه می‌شود. پژوهش‌های اقتصادی نیز نشان داده‌اند که نتیجه می‌تواند با تغییر اقلیم، نوع ساختمان و تعرفه انرژی متفاوت باشد.
چه عواملی در انتخاب و طراحی آیس بانک اهمیت دارند؟
ظرفیت سرمایشی موردنیاز
اولین مرحله، تعیین میزان سرمایش مورد نیاز است. ظرفیت آیس بانک باید بر اساس بار واقعی و مدت زمانی که قرار است سرمایش ذخیره شده مورد استفاده قرار گیرد تعیین شود.
الگوی بار سرمایشی
دانستن حداکثر بار به تنهایی کافی نیست. باید مشخص شود بار سرمایشی چه زمانی، با چه شدتی و برای چه مدتی ایجاد می‌شود.
این موضوع در صنایع لبنی با برنامه تولید و در ساختمان با الگوی استفاده از فضا و سیستم HVAC ارتباط مستقیم دارد.
مدت زمان شارژ و دشارژ
مدت زمانی که برای تولید و ذخیره یخ در اختیار سیستم قرار دارد، روی ظرفیت تجهیزات و حجم ذخیره مورد نیاز تأثیر می‌گذارد. هرچه استراتژی شارژ و دشارژ دقیق‌تر باشد، امکان بهره برداری مناسب‌تر از ظرفیت ذخیره نیز بیشتر می‌شود.
دمای آب یا سیال سرمایشی
دمای طراحی باید با نیاز مصرف کننده و مشخصات تجهیزات هماهنگ باشد. در صنایع لبنی، دمای موردنیاز برای خنک کاری محصول و مبدل حرارتی اهمیت زیادی دارد؛ در ساختمان نیز دمای مدار آب سرد باید با سیستم HVAC هماهنگ باشد.
ظرفیت چیلر و تجهیزات تبرید
آیس بانک جایگزین خودکار تمام تجهیزات تبرید نیست. ظرفیت چیلر و سایر تجهیزات باید در کنار ظرفیت ذخیره سرمایش بررسی شود.
در بعضی پروژه‌ها آیس بانک برای کاهش ظرفیت مورد نیاز در ساعات پیک به کار می‌رود و در برخی پروژه‌ها می‌تواند برای جابه‌جایی بخش قابل توجهی از بار سرمایشی استفاده شود.
فضای موردنیاز برای نصب
مخزن ذخیره، تجهیزات تبرید، پمپ‌ها، مبدل‌ها و لوله‌کشی به فضای مناسب نیاز دارند. بنابراین فضای نصب باید از ابتدای طراحی پروژه در نظر گرفته شود.
هزینه انرژی و تعرفه برق
در ساختمان‌های تجاری، تفاوت تعرفه ساعات مختلف می‌تواند تأثیر زیادی بر توجیه اقتصادی ذخیره‌سازی سرمایش داشته باشد. مطالعات اقتصادی نیز تعرفه برق را یکی از عوامل مؤثر بر امکان‌پذیری سیستم‌های ذخیره سرمایش معرفی کرده‌اند. در صنایع نیز باید هزینه انرژی، الگوی تولید و میزان استفاده از ظرفیت ذخیره بررسی شود.
مزایا و معایب آیس بانک در کاربرد لبنیاتی و ساختمانی
| کاربرد | مزایا | چالش‌ها |
|---|---|---|
| لبنیات | تأمین سرمایش سریع، کمک به مدیریت بار فرآیند، امکان ذخیره سرمایش | نیاز به طراحی دقیق، رعایت الزامات بهداشتی و هماهنگی با خط تولید |
| ساختمان تجاری | جابه‌جایی بار پیک، امکان کاهش تقاضای برق در ساعات اوج، استفاده بهتر از تجهیزات سرمایشی | هزینه اولیه، نیاز به فضای نصب و وابستگی به تعرفه و الگوی مصرف |
در هر دو کاربرد، آیس بانک زمانی بیشترین ارزش را دارد که ظرفیت و استراتژی بهره برداری آن بر اساس بار واقعی پروژه طراحی شده باشد.
جمع‌بندی
تفاوت آیس بانک لبنیات با آیس بانک ساختمانی و تجاری بیشتر در نحوه طراحی و هدف استفاده از سرمایش ذخیره شده است، نه در اصل فناوری.
در صنایع لبنی، آیس بانک بیشتر برای پاسخ گویی به بار سرمایشی فرآیند و خنک سازی محصولاتی مانند شیر اهمیت دارد. در این کاربرد، سرعت خنک سازی، الگوی ورود محصول، مبدل حرارتی و الزامات بهداشتی نقش مهمی دارند.
در ساختمان‌های تجاری، آیس بانک بیشتر به عنوان یک سیستم ذخیره انرژی سرمایشی در کنار تجهیزات HVAC عمل می‌کند و هدف آن می‌تواند انتقال بار سرمایشی از ساعات اوج به ساعات کم باری باشد. با این حال، صرفه اقتصادی آن به عواملی مانند الگوی مصرف، اقلیم، تعرفه برق و استراتژی کنترل بستگی دارد.
بنابراین برای انتخاب یا طراحی آیس بانک، نمی‌توان تنها بر اساس نام کاربرد یا ظرفیت اسمی تصمیم گرفت. بار سرمایشی، زمان ایجاد بار، دمای موردنیاز، تجهیزات تبرید، روش انتقال حرارت و شرایط بهره‌برداری باید به‌صورت یکپارچه بررسی شوند.
سوالات متداول درباره تفاوت آیس بانک لبنیات و ساختمانی
1-آیس بانک لبنیات چیست؟
آیس بانک لبنیات یک سیستم ذخیره انرژی سرمایشی است که برای تأمین سرمایش موردنیاز فرآیندهای صنایع لبنی، از جمله خنک‌کردن شیر، استفاده می‌شود. این سیستم می‌تواند سرمایش را در قالب یخ ذخیره کرده و هنگام افزایش بار فرآیند در اختیار سیستم قرار دهد.
2-آیس بانک ساختمانی چیست؟
آیس بانک ساختمانی نوعی سیستم ذخیره انرژی سرمایشی است که معمولاً در کنار سیستم HVAC استفاده می‌شود. سرمایش در زمان کم‌باری ذخیره شده و در زمان افزایش تقاضای سرمایشی ساختمان مورد استفاده قرار می‌گیرد.
3-مهم‌ترین تفاوت آیس بانک لبنیات و تجاری چیست؟
مهم‌ترین تفاوت در هدف مصرف سرمایش و نوع بار است. آیس بانک لبنیاتی بیشتر با نیاز فرآیند و خنک‌سازی محصول ارتباط دارد، در حالی که آیس بانک تجاری بیشتر برای مدیریت بار سرمایشی ساختمان و جابه‌جایی مصرف از ساعات اوج به ساعات کم‌باری استفاده می‌شود.
4-آیا آیس بانک لبنیات برای ساختمان قابل استفاده است؟
استفاده مستقیم و بدون تغییر توصیه نمی‌شود. ظرفیت، دمای کاری، مدار سیال، مبدل‌ها، تجهیزات تبرید و سیستم کنترل باید بر اساس نیاز ساختمان بررسی و طراحی شوند.
5-آیا آیس بانک ساختمانی برای کارخانه لبنیات مناسب است؟
اصل فناوری ذخیره سرمایش می‌تواند در هر دو کاربرد مورد استفاده قرار گیرد، اما سیستم ساختمانی برای کارخانه لبنیات باید از نظر ظرفیت، دمای کاری، انتقال حرارت، مدار فرآیند و الزامات بهداشتی بررسی و متناسب‌سازی شود.
6-آیس بانک لبنیاتی چگونه شیر را خنک می‌کند؟
در یک آرایش رایج، سرمایش ذخیره‌شده برای تولید آب سرد استفاده می‌شود و آب سرد از طریق مبدل حرارتی، گرمای شیر را جذب می‌کند. پژوهش‌های انجام‌شده روی آیس بانک شیر نیز این روش ذخیره سرمایش و انتقال حرارت به شیر را بررسی کرده‌اند.
7-آیس بانک ساختمانی چگونه باعث کاهش مصرف برق می‌شود؟
آیس بانک لزوماً مصرف انرژی کل را در همه پروژه‌ها کاهش نمی‌دهد. مزیت اصلی آن می‌تواند انتقال بخشی از بار سرمایشی از ساعات اوج به ساعات کم‌باری و کاهش تقاضای برق در زمان‌های خاص باشد. میزان صرفه‌جویی به تعرفه، اقلیم، بار ساختمان و نحوه کنترل سیستم بستگی دارد.
8-آیا ظرفیت آیس بانک لبنیات با آیس بانک تجاری متفاوت است؟
بله، ظرفیت بر اساس بار سرمایشی و الگوی مصرف تعیین می‌شود. در صنایع لبنی، مقدار و دمای محصول و زمان فرآیند اهمیت زیادی دارد؛ در ساختمان، بار ساعتی HVAC و مدت زمان پیک از پارامترهای اصلی هستند.
9-کدام آیس بانک مصرف انرژی کمتری دارد؟
نمی‌توان به‌صورت عمومی یکی را کم‌مصرف‌تر اعلام کرد. مصرف انرژی به طراحی سیستم تبرید، ظرفیت ذخیره، دمای کاری، نحوه شارژ و دشارژ، بار مصرف‌کننده و شرایط بهره‌برداری وابسته است.
10-برای انتخاب آیس بانک چه اطلاعاتی باید محاسبه شود؟
حداقل باید بار سرمایشی، الگوی زمانی بار، دمای مورد نیاز، مدت زمان شارژ و دشارژ، ظرفیت تجهیزات تبرید، فضای نصب، نوع سیال، شرایط محیطی و هزینه انرژی بررسی شود. در کاربرد لبنیاتی، مشخصات فرآیند و محصول نیز باید وارد محاسبات شود.
